中兴ZXDU150 150A 组合电源系统是中兴通讯 ZXD800E 系列通讯电源产品。该系统是一种智能型无

人值守组合电源系统。适用于小容量的接入网设备、远端交换局、移动通讯设备、传输设备、卫星

地面站和微波通讯设备等的供电。它具有集中监控、电池维护和管理功能，满足无人值守或少人值

守的要求。是国内主流室内开关电源柜领导者，经典之作，难以媲美。

ZXDU150 150A 组合电源系统是中兴通讯 ZXD800E 15A 系列通信组合电源产品。该系列组合电源

系统是一种智能型无人值守式组合电源系统，系统集交流配电单元、直流配电单元、高频整流器、

监控单元、DC/DC 变换模块以及电池仓于一体，可广泛使用于中、小容量的程控交换局、移动基站、

卫星地球站等场合，尤其适用于为农村电话支局、微波中继站、铁路信号站的通信设备供电。良好

的电磁兼容设计使得系统可以和主设备放在一起而不互相干扰。

主要性能及特点

该系列组合电源系统性能如下：

1．紧跟国际通信电源技术发展的最新动态，采用了先进的电源控制技术和器件；

2．先进的模块化设计和自动均流技术，使系统容量可以按 N+1 备份方便扩容；

3．系统具有良好的电磁兼容性和极小的电磁辐射，极小的开机浪涌电流；

4．全智能设计，配置有集中监控模块，具有三遥（遥测、遥信和遥控）功能，实现计算机管理，

可以通过与远端中央监控中心通信，实现无人值守，符合现代通信技术发展的要求；

5．电源控制技术与计算机技术有机结合，可以实时监测和控制整流器、交/直流配电的各种参

数及状态；

6．采用三相电网电压输入，亦可单相电压输入，具有极宽的输入电压范围，适用于电力不稳定

的地区；

7．在市电断电的情况下，由蓄电池应急供电，并具备市电、油机供电自动切换功能；

8．配置灵活：最多可配置 11 个开关整流器模块，可根据需要配置不同数目的开关整流器模块，

同时每个机柜还能配置一个多路输出的 DC/DC 变换模块；

9．蓄电池自动管理，采用全并联浮充方式给通讯设备供电，监控单元自动测量蓄电池的充放电

电流，并控制整流器对蓄电池进行浮充和均充

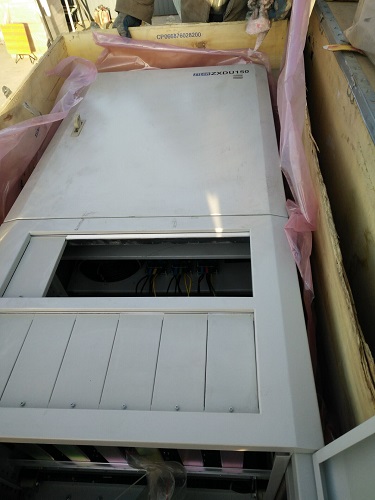

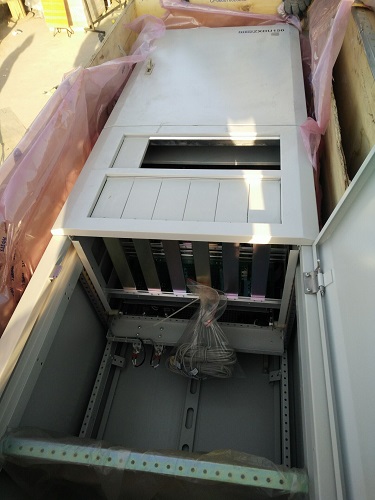

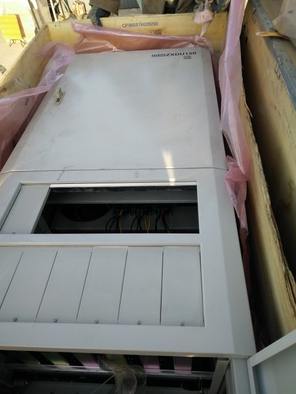

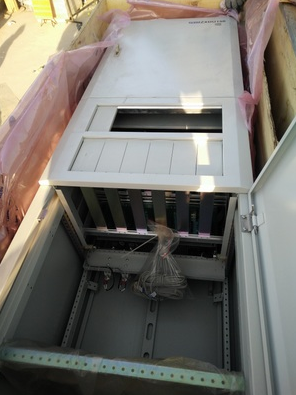

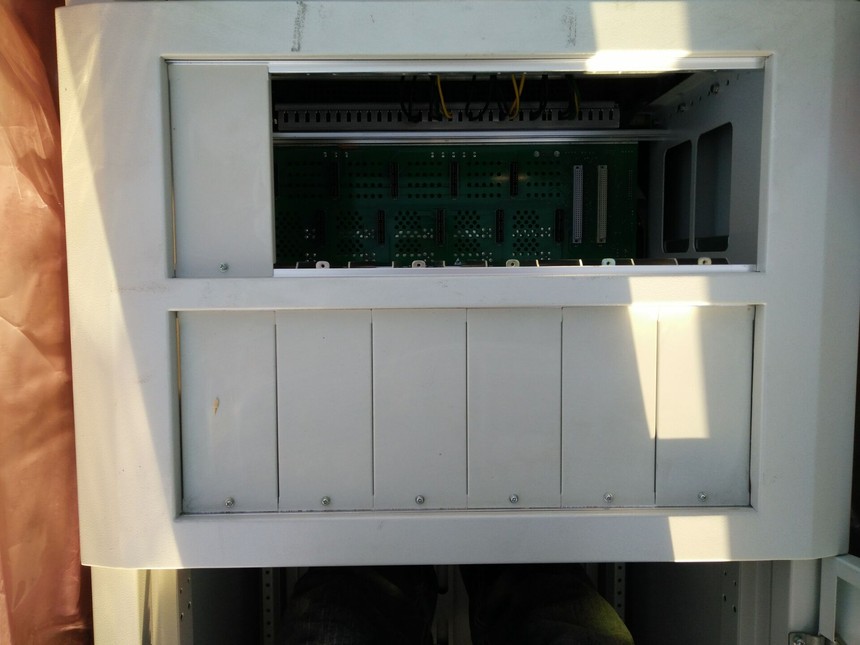

ZXDU150 150A 组合电源系统采用紧凑性结构，一个机柜集交流配电、电源模块、直流配电、监

控模块和电池仓等几部分于一体。电源模块和监控模块采用抽屉式结构，系统最大可配备 11 个整流

模块。

ZXDU150 150A 组合电源系统采用模块化设计。整流模块 ZXD800E 额定输出为 15A，是组成本电

源系统的基本单元，整流模块采用 N+1 备份配置，系统可以从 30A 平滑扩容至 165A。系统在电池仓

的上部还有一个 DC/DC 模块的安装位置，可为需要 6V、12V、24V 直流输出电源的用户选择配置。该

系统交直流配电部分还为用户提供多路交直流输出和应急照明输出，可满足用户不同的需要。

1．交流配电功能：交流配电完成一路交流输入或两路交流输入和切换（自动切换），同时提供

交流输入给整流器及辅助输出，另外提供二级防雷击保护。

2．直流配电功能：直流配电完成输出直流的负载分配、两路蓄电池的接入和自动应急照明（选

配置）等功能。

-9-

ZXDU150 150A 组合电源系统培训教材

3．监控功能：完成交流输入的检测、处理。完成直流输出的检测、处理。完成整流器的输出，

状态检测处理。电源全部运行参数的设定。可在监控单元看到系统任何部分的运行状态。可以控制

系统中各个能被控制的部分；与远端/近端监控网通讯，实现集中监控；进行蓄电池充放电管理：蓄

电池可以实现定周期、定条件均充，并根据充电状况自动转换到浮充状态；过放电保护：蓄电池放

电到一定程度时，分两次将负载切除，以保护蓄电池并尽可能地延长重要负载的工作时间。

外形尺寸及重量

外形尺寸：2000mm×600mm×660mm（高×宽×深）

重量：100kg

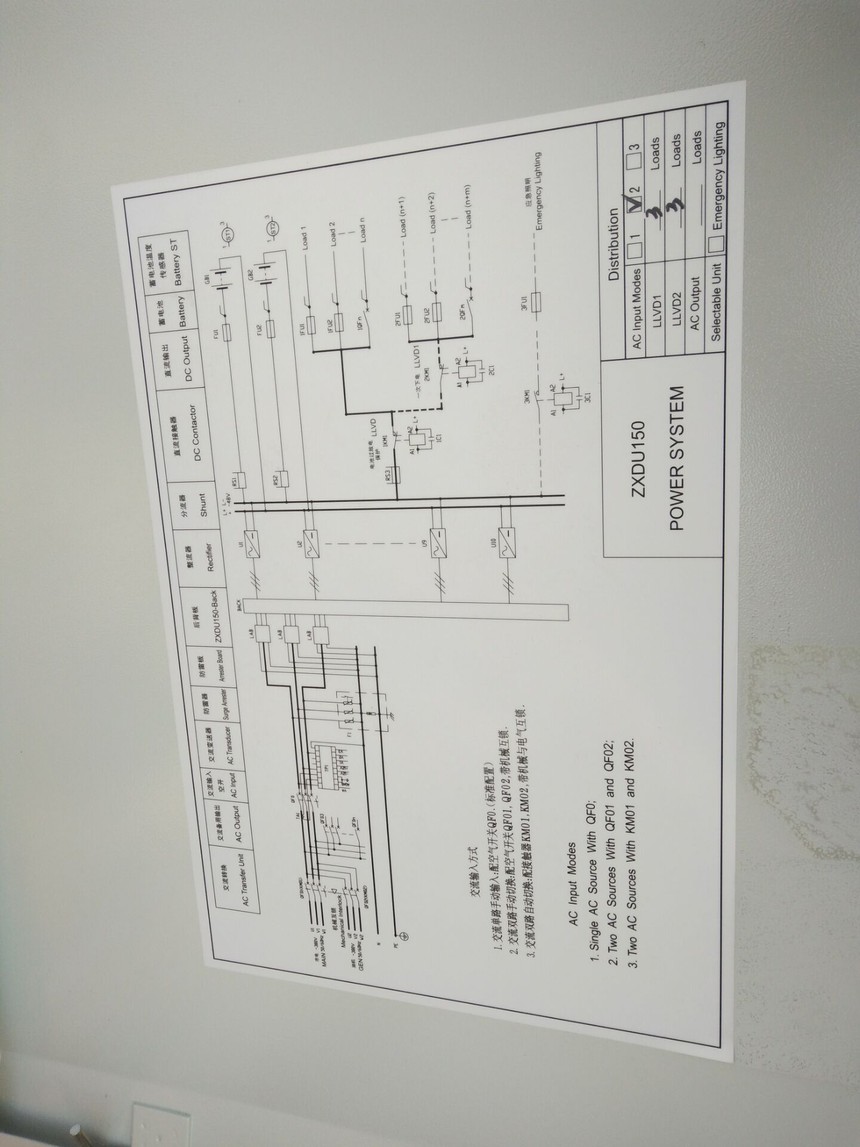

ZXDU150 POWER SYSTEM AC INPUT MODELS

1.SINGLE AC SOURCE WITH QF0

2.TWO AC SITH QF01 AND QF02

3.TWO AC SOURCES WITH KM01 KM02.

交流输入方式

1.交流单路手动输入：配空气开关QF0(标准配置)

2.交流双路手动切换：配空气开关QF01,QF02带机械互锁.

3.交流双路自动切换：配接触器KM01,KM02,带机械与电气互锁。
