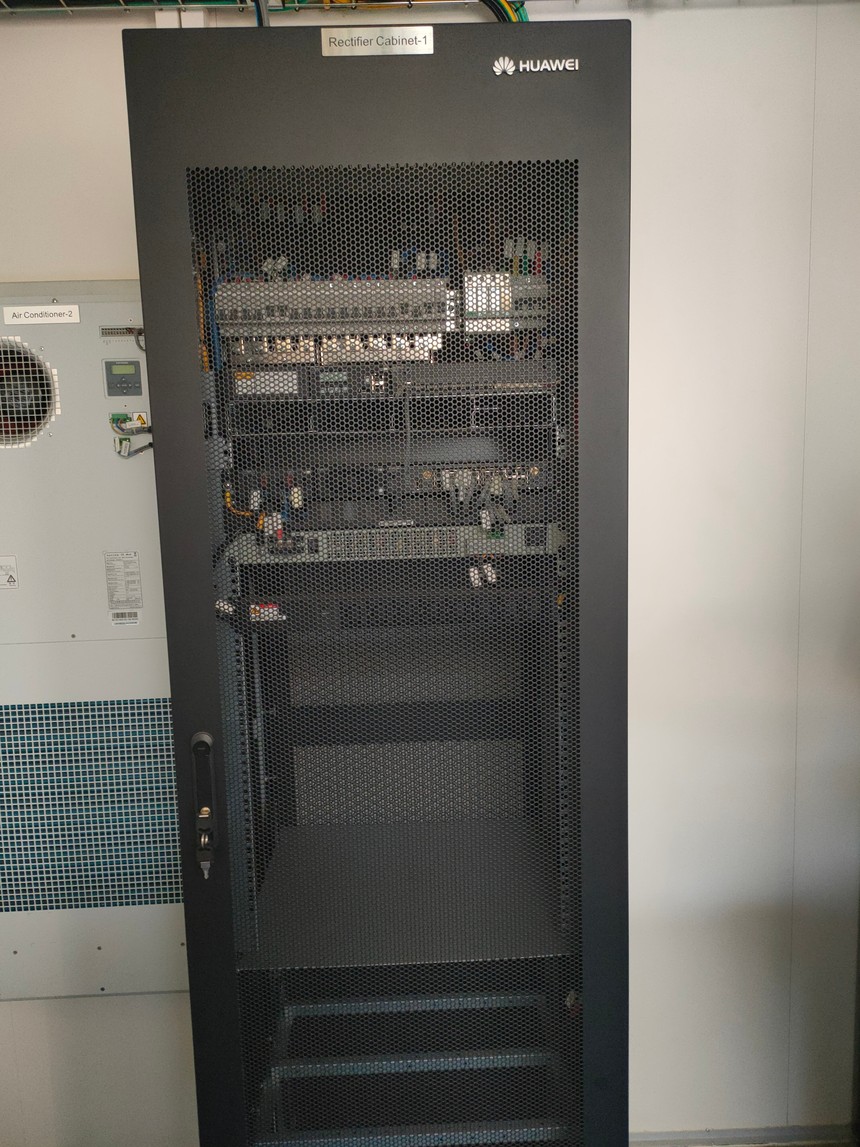

华为48V直流通信电源TP48200B-N20B2，高频开关电源柜

TP48200B是华为公司研发的一种AC/DC室内一体化电源系统,

可配置4个1U 48V/50A高效整流模块/太阳能供电模块,并内置2组 12V铅酸蓄电池,系统*配置容量200A ,是集多功能输入输出、、

 灵活内置无线及网络设备、兼容高温电池管理等特性于一身的新一代 一体化供电平台。

可集成太阳能供电模块,有效利用太阳能,减少电网使用,节能减排

 1U整流模块:高密度华为TP48200B-N20B2室内一体化电源系统(42.7W/inch3)、高效率(>96%), 高温下可靠输出 (55℃以下输出不降额)

 高集成收容:可内置2组电池,16U用户空间可实现主设备、4

8-24V二次电源的 集成收容,有效利用机房面积 ? 支持高温电池接入

,完善的电池管理功能,有效节省整体站点空调能耗 ?

电池防反接设计华为TP48200B-N20B2室内一体化电源系统,

有效避免因电池接反带来的安全和设备损坏危险 ? 支持5路模拟量和9路开关量输入,8路干接点输出,节省环境采集器开支 ? 可通过华为主设备实现带内传输组网,节省传输资源,提高电源网管可靠性

产品类别 TP48200B-N20B2 基本指标 尺寸 600mm(宽)×600mm(深)×2000mm(高) 重量 ≤100kg(不含整流模块与蓄电池) 制冷方式 自然散热 安装方式 防静电地板安装,地面安装 走线方式 上进线,上出线

维护方式 前操作、前维护,支持靠墙(离墙壁距离≥100mm) 保护等级 IP20 电池空间 16U(2组×150Ah) 设备空间 16U(支持收容无线或网络设备) 交流配电 输入模式 220/380V三相四线 220V单相 输入电压 85VAC~300VAC(相电压) 输入频率 45~66Hz,额定值:50Hz/60Hz 输入方式 空开:1×63A/3P 交流防雷 20kA/40kA,8/20μs 直流配电

PVDU输入(太阳 能模式下配置) 空开:4×63A/1P

输出电压 -42~-58VDC,额定值:-53.5VDC *容量 12kW(4×3000W) 电池支路

空开:2×125A/1P 一次下电支路 空开:2×80A/1P,1×32A/1P,2×20A/1P 二次下电支路
