中兴ZXDU68 S301室内开关电源组合机柜，-48v开关电源

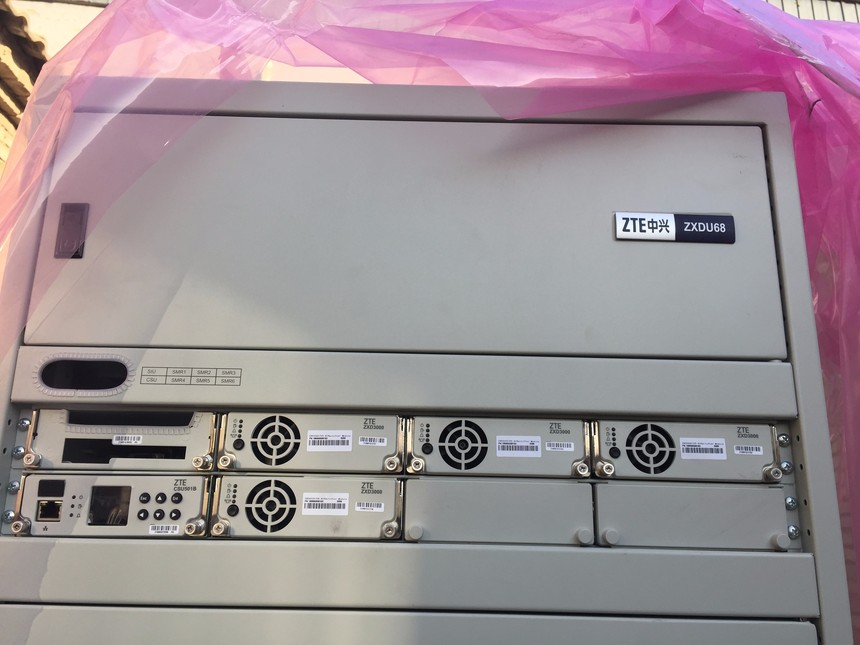

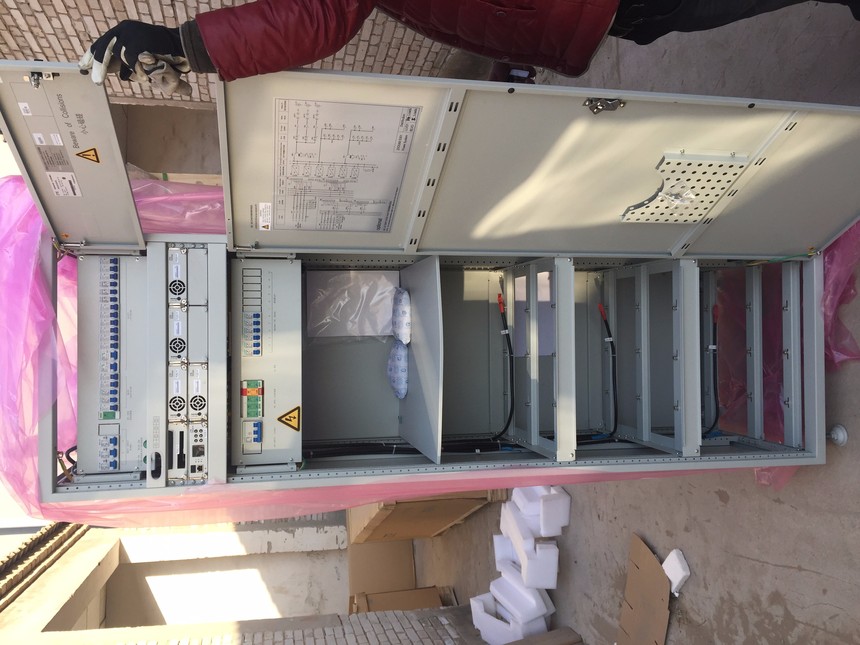

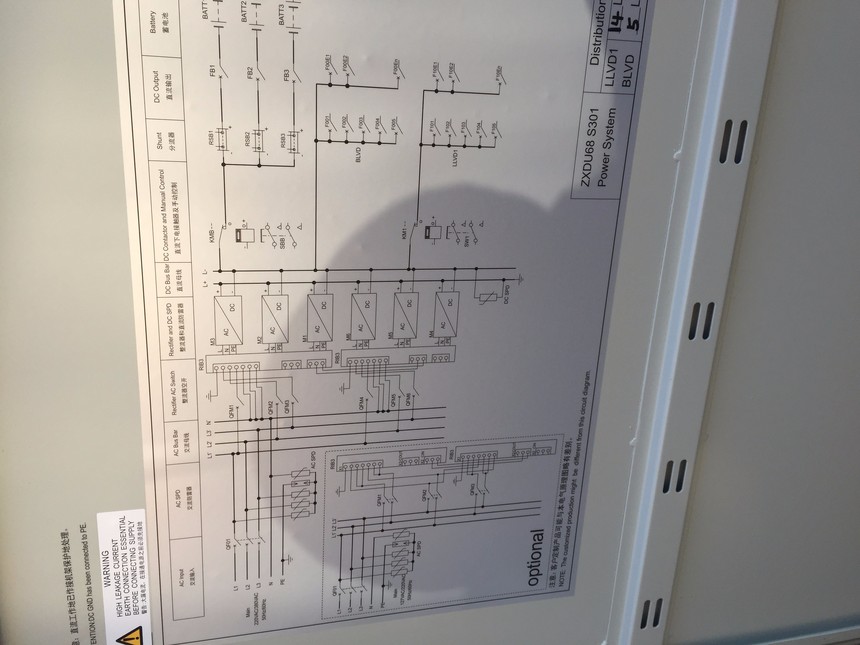

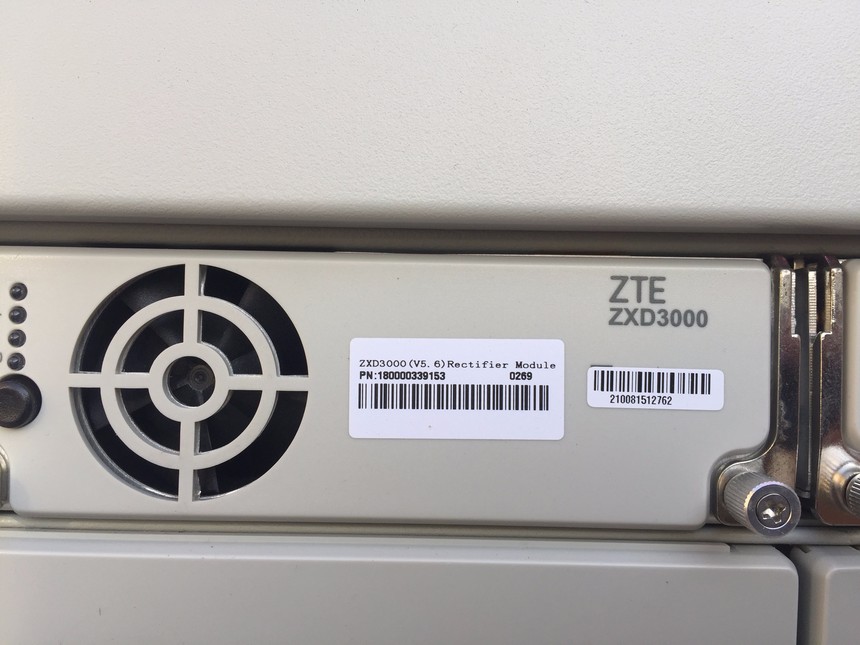

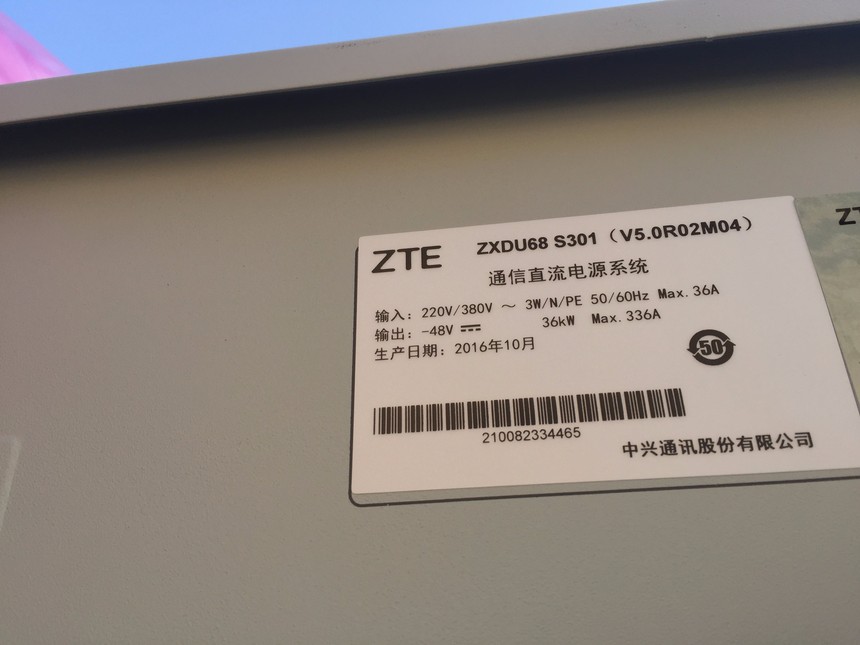

中兴ZXDU68 S301和中兴XDU68 U301 组合电源系统（简称 ZXDU68S301/U301 系统）。ZXDU68 S301/U301 系统是-48 V/50 A 系列智能无人值守式通信电源产品，交流输入相电压为 220 V。满配置时，ZXDU68 S301/U301 系统可安装 6个 ZXD2400 （V4.0）开关整流器或 ZXD2400 （V4.1）开关整流器（简称 ZXD2400整流器），组成最大输出为 300 A 的电源系统。

通信电源,室内通信电源机柜,室外通信电源机柜,室外壁挂通信电源机柜,室内壁挂

通信电源机柜,嵌入式通信电源系统,整流模块,监控模块,BBU,RRU,逆变器,室外一体

化UPS电源,UPS不间断电源,48V50AH锂电池,蓄电池,蓄电池架,蓄电池柜,蓄电池巡检

仪,蓄电池连接线, 交流配电单元,直流配电单元,交流配电箱, 局端嵌入式直流远供

电源系统, 远端嵌入式直流远供电源系统 ,室外一体化电源机柜,高频开关电源，-

48V开关电源

     机柜           外形尺寸（高×宽×深）    重量

ZXDU68 S301 机柜  2000 mm×600 mm×600 mm  约 110 kg

在满足 ZXDU68 S301/U301 系统的基本空间需求的前提下，选择安装位置

的原则是设备进出线合理、通风散热良好和操作维护方便

【注意事项】

1． 电缆必须是整段的，不允许中间有接头。布放好线缆，路径尽量短和直。

2． 保护地线宜采用黄绿色的多股铜芯电缆，电缆截面积不大于 35 mm 2 。就近

接地，电缆长度不大于 30 m.。

3． 工作地线的截面积应根据该电缆的最大负荷电流来确定。一般采用 35 mm 2

~ 95 mm 2 的多股铜芯电缆。

交流输入电缆连接

ZXDU68 S301/U301 系统的交流输入方式为三相五线制（U/V/W/N/PE），设有单

空开输入、双交流接触器输入、双空开输入三种交流输入方式。请根据现场的设

备情况，参照以下说明进行接线。

【安全准备工作】

1.  断开（OFF）系统外部的交流保护空开，即断开机房交流配电箱内对应本

系统的交流输出空开。

2.  断开 ZXDU68 S301/U301 机柜内的交流输入空开。若配置的是交流接触器，

略去本步骤的操作。

电缆名称 A 端连接 B 端连接 电缆颜色

交流输入 - 相线 U

交流输入空开 / 接触器 -U 相端子 机房配电箱 / 油机 - 交流输出相线端子 U  黄色

交流输入 - 相线 V

交流输入空开 / 接触器 -V 相端子 机房配电箱 / 油机 - 交流输出相线端子 V  绿色

交流输入 - 相线 W

交流输入空开 / 接触器 -W 相端子

机房配电箱 / 油机 - 交流输出相线端子 W  红色

交流输入 - 零线 N  零线接线端子 N  机房配电箱 / 油机 - 零线端子 N  蓝色

保护地线 PE  机柜内的保护地铜排 机房的地线汇接排 黄绿色

操作说明】

交流输入线从 ZXDU68 S301/U301 机柜的下方进出机柜。

1.  为了确保电源设备操作安全，必须先连接保护地线（PE）。保护地线的连

接参见“3.3.4 接地电缆连接”，这里不再复述。

第 3 章 机柜安装与线缆连接

3-21

2.  ZXDU68 S301/U301 系统的交流输入配置设有单空开输入、双空开输入和

双交流接触器输入三种模式。

?  单空开输入方式时，交流输入相线和零线的接线关系和位置如图 3-22所示。

图 3-22 交流输入线连接示意图（单空开输入方式）

?  双空开输入或双交流接触器输入方式时，选择左侧的空开（或交流接触器）

连接市电，作为系统的主用交流电源（第 1 路交流输入），接线关系和位置

如图 3-23所示。右侧的空开（或交流接触器）作为系统的备用交流电源，

采用同样的接线方法接入油机或第 2 路市电。

【注意事项】

1． 交流输入线的连接顺序为：地线―零线―相线。

2． 交流输入线应与直流输出线分开布放，遵照通用的电缆绑扎规范进行绑扎。

3． 若用户只有单相交流电源，需将交流输入空开的 U、V、W 接线端子复接

后再接入相线。零线和保护地线的接线方式不变。在这样的情况下，

ZXDU68 S301/U301 系统所配置的整流器应不多于 3 个。

第 3 章 机柜安装与线缆连接

3-23

4． 当 ZXDU68 S301/U301 系统的交流输入采用市电和油机两路供电方式时，

根据系统的交流输入配置情况进行接线。

（1） 在交流输入配有双空开或双交流接触器的情况下，必须将市电和油机分别

接至两个空开或交流接触器。

（2） 在交流输入仅配有单空开的情况下，必须在交流配电箱内对市电和油机配

置互锁开关或者在将市电和油机引入 ZXDU68 S301/U301 系统机柜前配置

互锁开关。

3.3.6  交流备用输出电缆连接

ZXDU68 S301/U301 系统支持两路交流备用输出。其中一路为单相三孔 16 A 维修

插座，另一路为三相 32 A 交流备用输出。

当现场有需要由 ZXDU68 S301/U301 系统提供三相交流电源的交流负载时，将交

流备用输出线连接到该负载的交流输入端上。

【安全准备工作】

1.  断开 ZXDU68 S301/U301 机柜内的“备用输出 2”空开。

2.  确定交流负载的电源开关处于断开（OFF）状态。

【接线关系】

三相交流备用输出线（U/V/W/N/PE）的接线关系见表 3-6。在连接保护地线前，

请检查交流负载的交流输入端；如果保护地线已连接，请不要重复接线。
