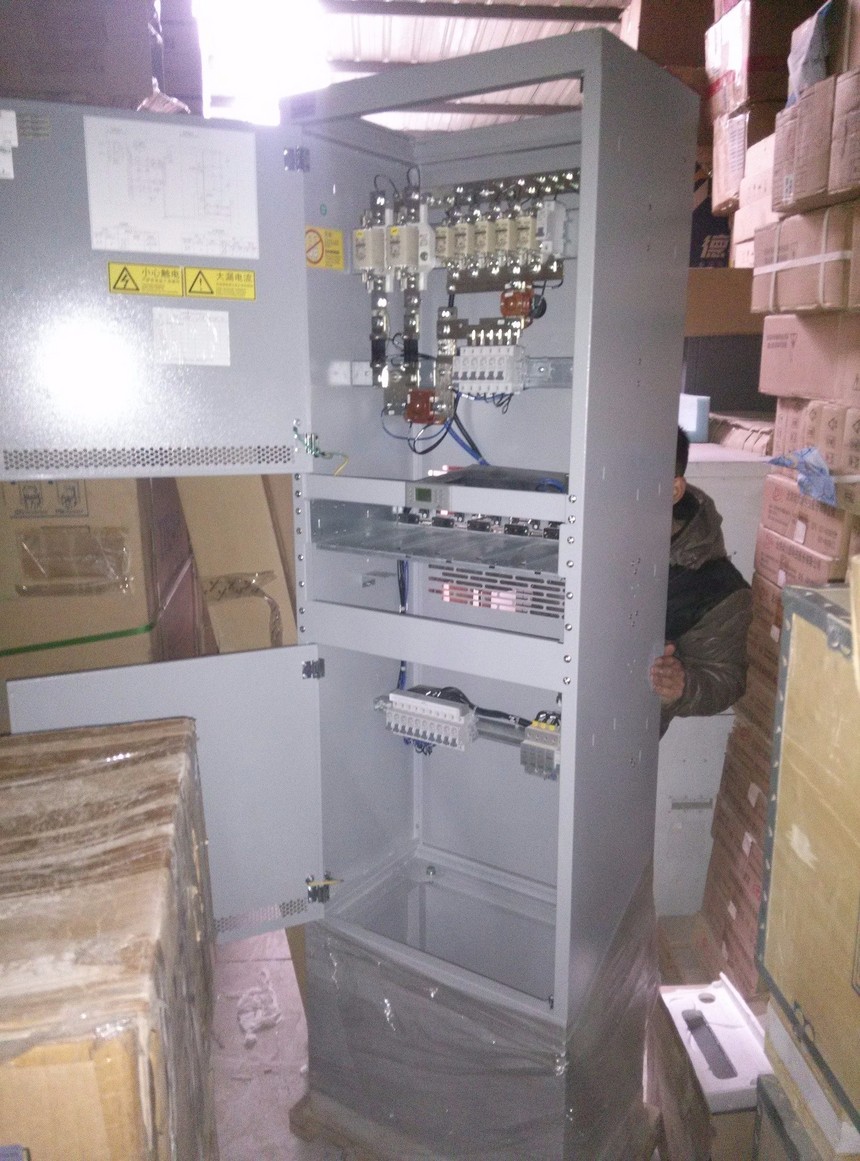

艾默生PS483001800 -Y1室内通信电源机柜

艾默生PS483001800 -Y1室内电源机柜，艾默生智能配电柜，艾默生通信电源机柜

  另外我们公司还提供：艾默生、华为、中兴、动力源、通力盛达、中达电通、易达、伊顿、珠江、UPS不间断电源  等等一系列通信电源产品

     艾默生PS48300/1800通信电源是艾默生公司设计的新一代通信电源系统，整机效率高达90％，大功率可达到18000W。PS48300/1800采用完全数字化设计，模块安装、使用和维护非常简单。 PS48300/1800艾默生通信电源系统标称输出电压：－48V，标称输出电流300A，大输出功率：18000W，整流模块R48-1800A模块满足RoHS要求，通过TUV、CE、UL认证。 1、艾默生PS48300/1800电源型号解析 PS48300/1800-X1：双路交流输入、有用户交流输出，直流输出路数为12路，机柜高度1.6m； PS48300/1800-X3：两路交流输入、有用户交流输出，直流输出路数为12路，机柜高度2.0m； PS48300/1800-X2：单路交流输入、无用户交流输出，直流输出路数为12路，机柜高度2.0m。 PS48300/1800-X6：单路交流输入、有用户交流输出，直流输出路数为7路，无整流模块输入空开，机柜高度1.6m。 2、PS48300/1800产品概要 艾默生PS48300/1800通信电源是艾默生公司设计的新一代通信电源系统，整机效率高达90％，大功率可达到18000W。PS48300/1800采用完全数字化设计，模块安装、使用和维护非常简单。 PS48300/1800艾默生通信电源系统标称输出电压：－48V，标称输出电流300A，大输出功率：18000W，整流模块R48-1800A模块满足RoHS要求，通过TUV、CE、UL认证。系统采用新电源监控技术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。 3、PS48300/1800基本技术参数 参数类别 参数名称 PS48300/1800 环境条件 工作温度 -5～40℃ 储存温度 -40～70℃ 相对湿度 5～95％RH 海拔高度 ≤2000m（超过需降额使用） 其它 没有导电尘埃和腐蚀性气体，没有爆炸危险 交流输入 输入制式 三相五线制 额定输入相电压 220V 输入电压范围 85～300Vac 输入交流电压频率 45～65Hz 大输入电流 ≤40A（170V输入） 功率因数 ≥0.99 直流输出 输出直流电压 42.2～57.6Vdc 输出直流电流 0～300A 稳压精度 ≤1％ 效率 ≥88％ 峰峰值杂音电压 ≤200mV（0～20MHz） 电话衡重杂音电压 ≤2mV（300～3400Hz） 宽频杂音电压 ≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz） 离散杂音 ≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）； ≤1mV（0.5MHz～30MHz） 交流输入告警和保护 交流输入过压告警点 缺省值280±5Vac，监控模块可设 交流输入过压告警恢复点 缺省值270±5Vac，低于交流输入过压告警点10Vac 交流输入欠压告警点 缺省值180±5Vac，监控模块可设 交流输入欠压告警恢复点 缺省值190±5Vac，高于交流输入欠压告警点10Vac 直流输出告警和保护 直流输出过压保护点 缺省值59.0±0.2 Vdc 直流输出过压告警点 缺省值58.5±0.2Vdc 监控模块可设 直流输出过压告警恢复点 缺省值58.0±0.2Vdc 低于过压告警点0.5Vdc 直流输出欠压告警点 缺省值45.0±0.2Vdc 监控模块可设 直流输出欠压告警恢复点 缺省值45.5±0.2Vdc 高于欠压告警点0.5Vdc 负载下电动作点 缺省值44.0±0.2Vdc 监控模块可设 电池保护动作点 缺省值43.2±0.2Vdc 监控模块可设 整流模块 均流特性 整流模块可以并机工作，并具有按负载均分负载能力，其不平衡度应优于±3％的输出额定电流值；测试电流范围10％～100％额定电流 输入限功率（45℃） 176Vac输入，模块大输出功率为100％额定功率，即1740W 110Vac输入，模块大输出功率为50％额定功率，即1050W 85Vac输入，模块大输出功率为44.4％额定功率，即800W 过压保护方式 整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V±0.5V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V（要求比输出电压高0.5V以上，出厂默认值为59V） 软件过压保护模式有两种，可以通过后台维护软件选择： 1．一次过压锁死模式 当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作； 2．二次过压锁死模式 整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位 输出缓启功能 模块开机瞬间，输出电压可缓慢上升，上升时间可以设置 风扇转速可设 模块的风扇转速可以设置成自动调节，也可以设置为全速 温度限功率 45℃环境温度以下，模块可以满功率1740W输出； 45℃环境温度以上，模块输出采用线性限功率，其中： 55℃环境温度，模块输出功率1450W；65℃环境温度，模块输出功率1160W； 70℃环境温度，模块输出功率为零 EMC指标 传导发射 Class A 参考标准：EN55022 辐射发射 EFT Level 4 参考标准：EN61000-4-4 ESD Level 3 参考标准：EN61000-4-2 浪涌 Level 4 参考标准：EN61000-4-5 辐射抗扰性 Level 2 参考标准：EN61000-4-3 传导抗扰性 Level 2 参考标准：EN61000-4-6 抗雷击特性 交流侧抗雷击特性 交流输入侧能承受模拟雷电冲击电压波形为10/700μs，幅值为5kV的正负极性冲击各5次；模拟雷电冲击电流波形为8/20μs，幅值为20kA的正负极性冲击各5次，并可承受8/20μs模拟雷电冲击电流40kA、1次。每次检验冲击间隔时间不小于1min 直流侧抗雷击特性 直流侧能承受模拟雷电冲击电流波形为8/20μs，幅值为10kA的冲击一次 其它 安规 符合EN60950标准 噪声 在周围环境温度为25℃时，不大于55dB（A） 绝缘电阻 在温度处于15～35℃，相对湿度≤90％RH的环境中，施以试验直流电压500V，交流电路和直流电路对地，交流部分对直流部分的绝缘电阻均不低于10MΩ 绝缘强度 测试时应临时取下防雷单元、监控模块以及整流模块，交流回路对直流回路应能承受50Hz、有效值为3000Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。 交流回路对地应能承受50Hz、有效值为2500Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。直流电路对地应能承受50Hz、有效值为1000Vac的交流电压一分钟，漏电流≤10mA，无击穿、无飞弧现象。 不与主回路直接连接的辅助电路应能承受50Hz，有效值为500Vac的交流电压一分钟，漏电流≤10mA，无击穿无飞弧现象 MTBF 200 000hr ROHS要求 满足RoHS指令中R5的要求 机械参数 尺寸（mm） 机柜 PS48300/1800-X1及PS48300/1800-X6：600（宽）×600（深）×1600（高） PS48300/1800-X2及PS48300/1800-X3：600（宽）×600（深）×2000（高） 监控模块M500D 87（高）×85（宽）×287（深） 整流模块R48-1800A 87.9mm（高）×85.3mm（宽）×272mm（深） 重量（kg） 机柜（不包括整流模块和监控模块） PS48300/1800-X1及PS48300/1800-X6≤130 PS48300/1800-X2及PS48300/1800-X3≤150 监控模块M500D 0.76 整流模块R48-1800A ≤2.0
