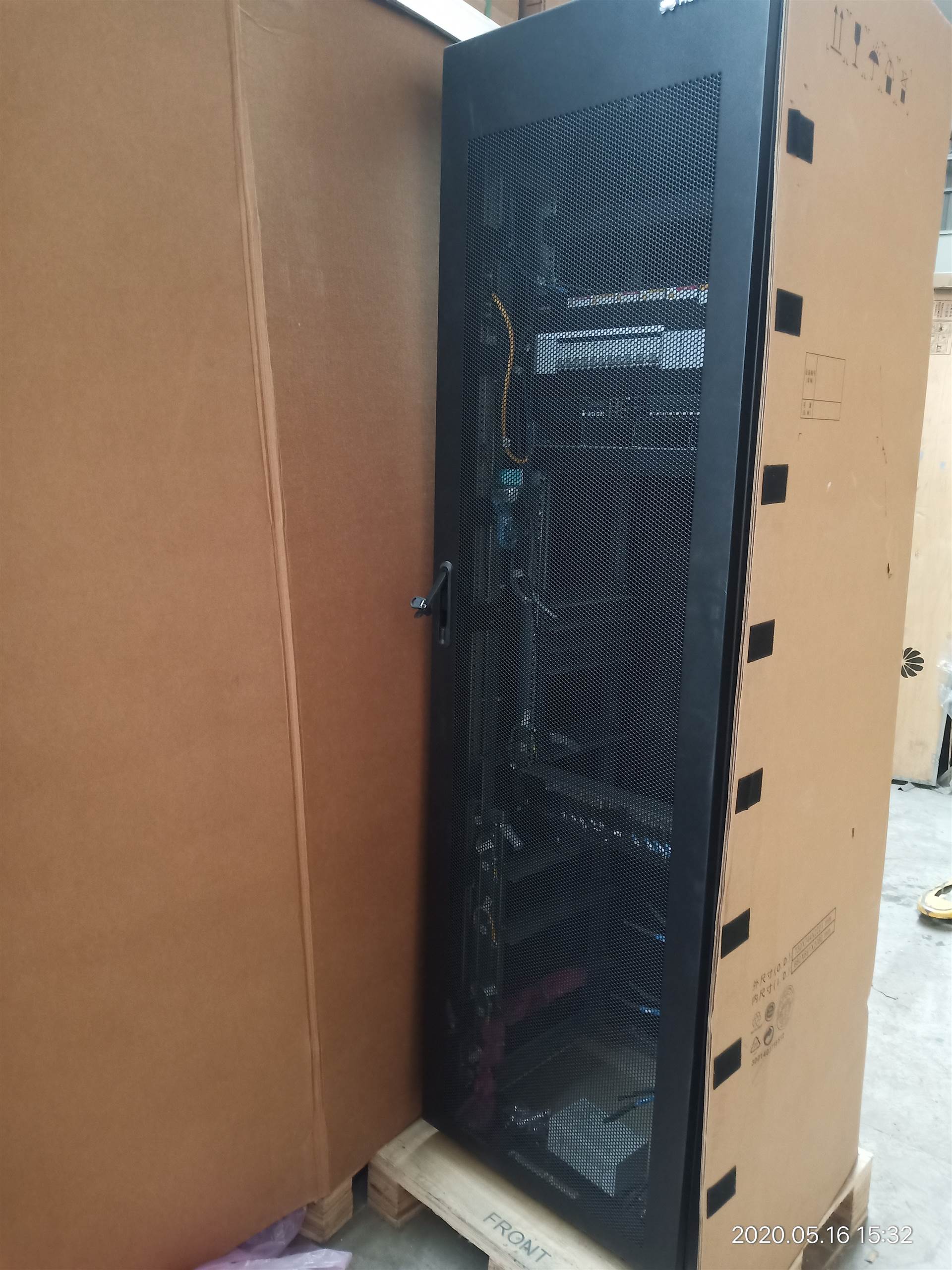

华为通信电源ICC200-N1-C8光伏混合机柜

华为ICC200-N1-C8光伏系统一体机

华为通信电源ICC200-N1-C8光伏混合机柜

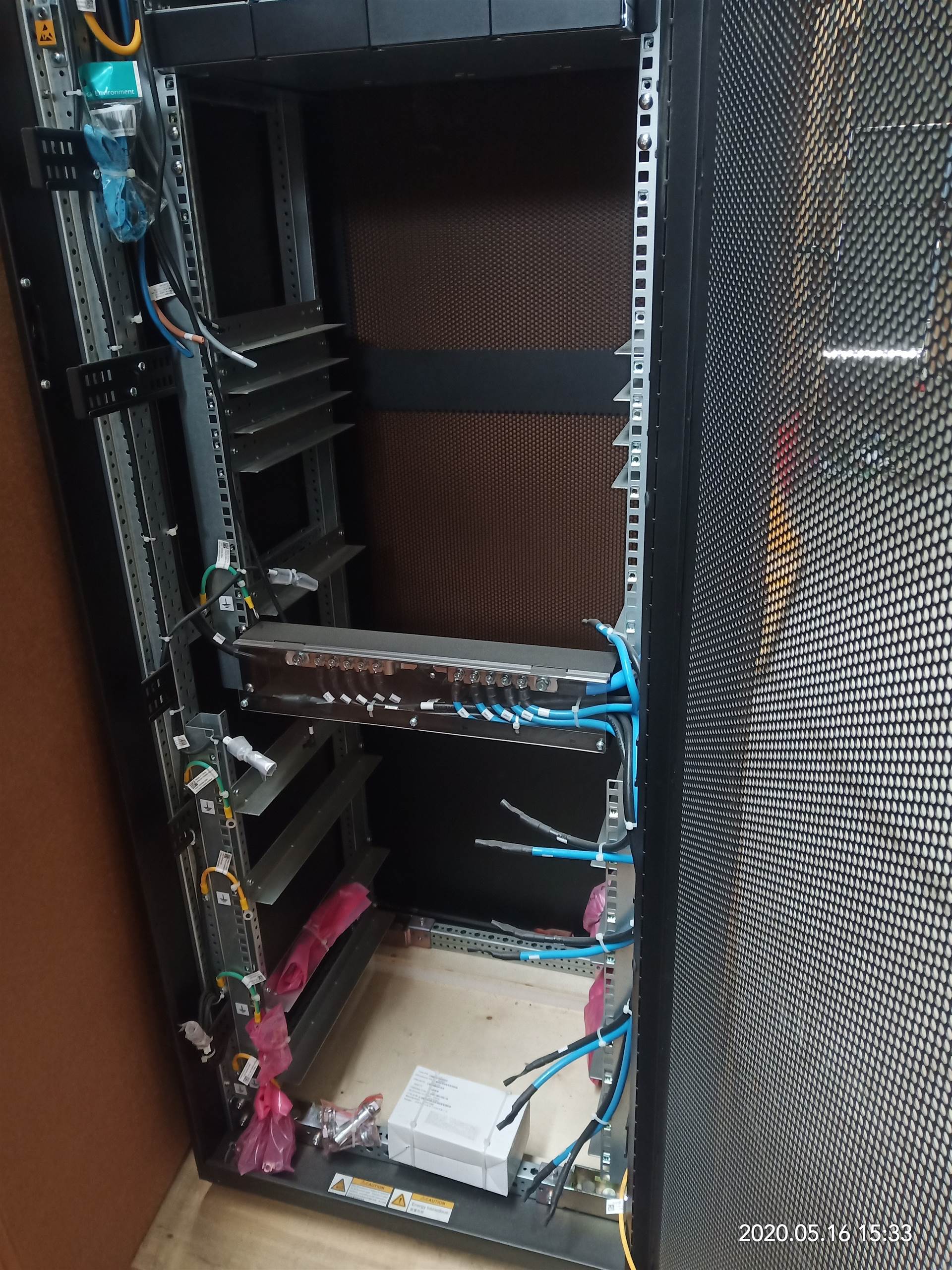

（1）温控供电转接盒（2）走线面板（3）设备接地排

（4）DCDU-400AN2 （5）RTN+母排和-48V铜排（6）主接地排

（7）设备接地排

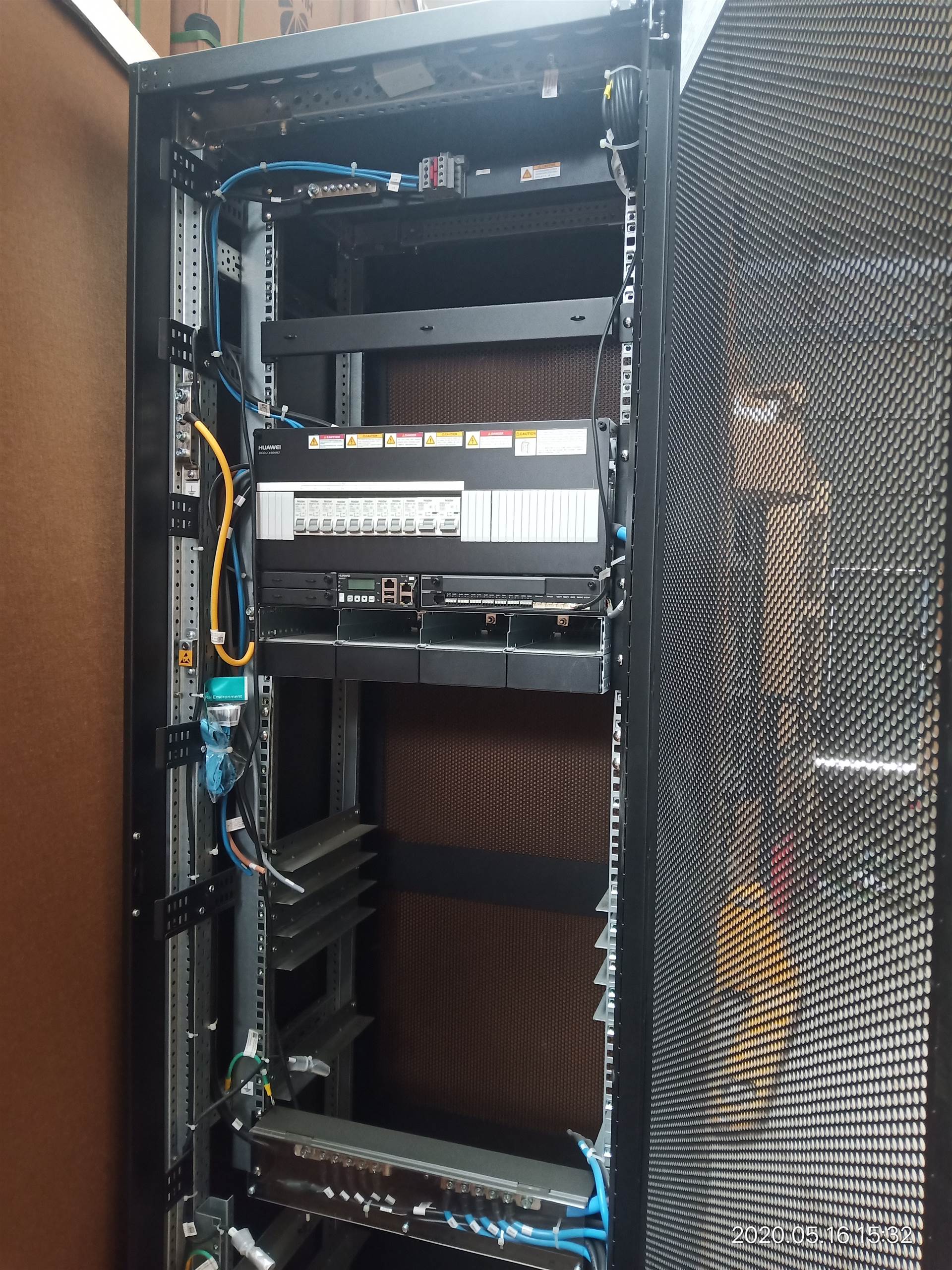

（1）RTN+母排（2）LLVD2空开（3）交流输入端子

（4）SMU02S （5）通信扩展模块及油机IO模块安装空间（6）模块安装空间

功能项 功能说明

■–48V直流供电

●内置支持热插拔的 PSU模块，进行AC/DC转换。

●提供具备下电功能的多路直流输出，满足主设备和传输设备供电。

■信号采集和检测

●通过内部信号接口板采集电池电流信号、负载电流信号和其它能源输入电流信号。

●检测电池回路断和负载回路断信号。

■保护

●内置直流防雷保护单元，为直流电源口、监控告警及通信接口

提供安全可靠的防雷保护功能。

■通信、控制和告警

●监控单元具有通信、告警等功能，支持远程监控和在线升级，能够监控并控制电源系统的运行状态，及时对故障进行上报告警。

■上电调测

●当只有电池时，可以通过调测开关手动控制电池接触器闭合，使电源上电运行。

说明

MANUAL 状态系统会丧失次要负载 2电池下电保护功能，影响电池寿

命,调测完成后必须将调测开关恢复到AUTO状态。

■电池管理

●通过监控单元对电池进行有效管理，保证电池的合理使用。

规格

尺寸（高×宽×深） 311.1mm×482.6mm×330mm（包含挂耳）

重量＜30kg（不含模块）

直流防雷差摸（8/20μs）=10kA，共模（8/20μs）=20kA

配电DC1-输入：–40V～–60V；大300A l AC 输入? 200V～240V/346V～415V 三相；50/60Hz；大51A ? 200V～240V 单相；50/60Hz；大102A ? 200V～240V 双火线；50/60Hz；大102A

直流输出：

–48V，大400A双火线或单相输入情况下，大300A仅DC1-输入情况下，大300A

直流输出空开

l LLVD1：80A×2，63A×2

l LLVD2：63A×1，32A×4，16A×2

电池熔丝：250A×2路

安装方式19英寸机架安装

进出线方式左右进出线

维护方式前维护
