动力源DUM-48/50H3，室内智能高频电源柜 ，动力源48v开关电源柜，通信电源，48V600A

              动力源DUM-48/50H3，室内智能高频电源柜 ，动力源48v开关电源柜，通信电源，48V600A

1.1产品特点

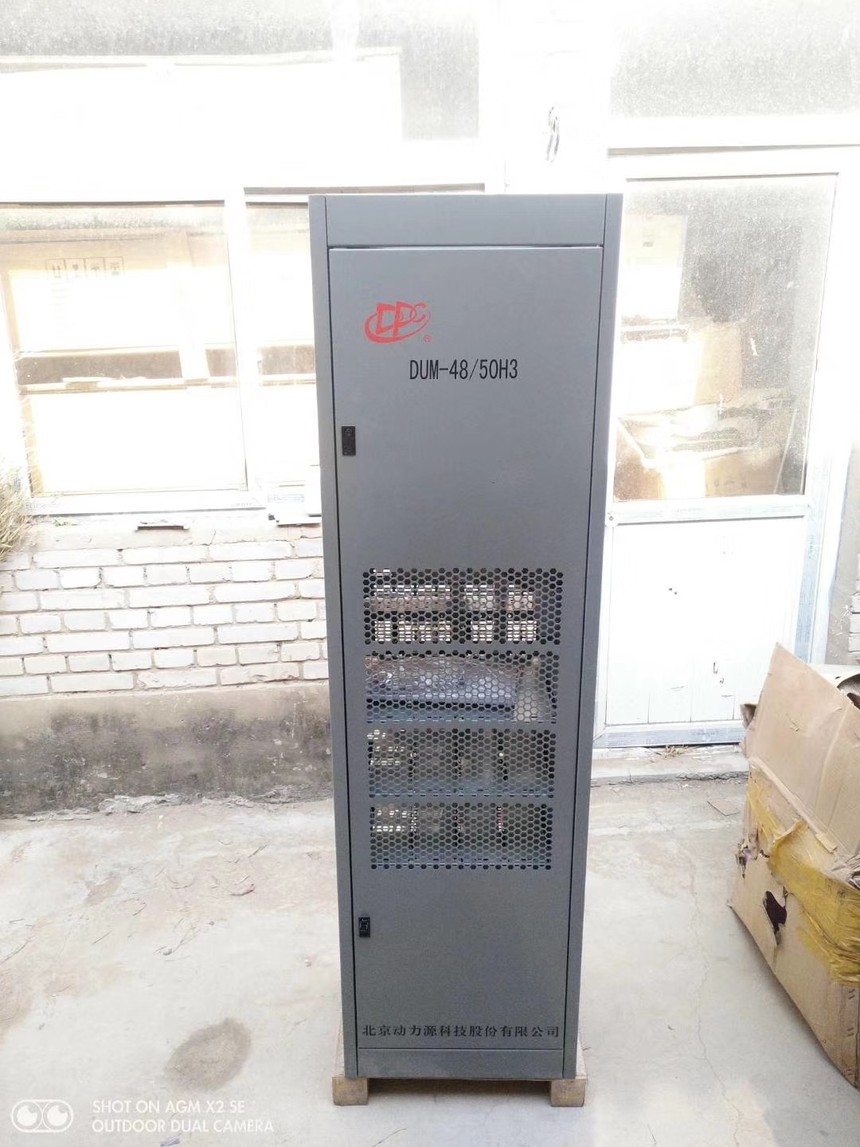

动力源DUM-48/50H3，室内智能高频电源柜 ，动力源48v开关电源柜

北京动力源科技股份有限公司集多年高频开关电源研发经验，根据国家工业和信息化部等行业标准，结合国内外供电状况和对通信电源系统的使用要求，设计、生产的高新技术产品。

DUM-48/50H3系列智能开关电源系统采用模块化设计、组合式结构，由控制器、整流器、交流配电、直流配电等部分组成。

DUM-48/50H3系列智能开关电源系统采用DKD46控制器，实现系统的自动测试、自动诊断、自动控制，同时实现系统的遥信、遥测和遥控等功能。

DM-48/50H3   48v开关电源柜系列智能开关电源系统采用DZY-48/50型开关整流器。

DUm-48/50H3系列智能开关电源系统最大输出容量为600A

振动:系统能承受频率为（10～55）Hz、振幅为0.35mm的正弦波振动；

冲击:整流模块能承受峰值加速度为150m/s2，持续时间11ms；

机房应无严重尘土、爆炸性危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌，无强电磁场干扰。

3.工作条件；

交流输入:系统采用三相五线制输入。交流输入电压在323～494Vac（相电压186～285Vac）范围内额定电流输出；在156～323Vac（相电压90～185Vac）范围内降额输出。

交流输入频率:45～65Hz；

4.对环境及能源的影响；

系统冷却方式:风冷；

系统音响噪音:≤60dB；

5.绝缘电阻:

在不接入防雷器、整流器、控制器、检测板时:

在环境温度为15～35℃，试验电压为直流500V，交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻符合下述要求:相对湿度≤65％，绝缘阻不低于5MQ；65％＜相对湿度≤90％，绝缘电阻不低于2M2。1.8.2抗电强度:

①交流电路对地、交流电路对直流电路应能承受50Hz、有效值为2500V的正弦交流电压或等效其峰值的3535V直流电压1min且无击穿或飞弧现象。

②直流输出对机壳应能承受50Hz、有效值为1000的正弦交流电压或等效其峰值的1414V直流电压1min且无击

6.系统接触电流:

本机为大接触电流，接通电源之前必须先接地。

2结构特征与工作原理:

2.1总体结构；

DUM-48/50H

48v开关电源柜系列智能开关电源系统采用紧凑性结构，一个机柜集交流配电、整流模块、直流配电、监控模块等部分于一体，各部分均采用模块式结构，上下出线可灵活选择。室内智能高频电源柜
