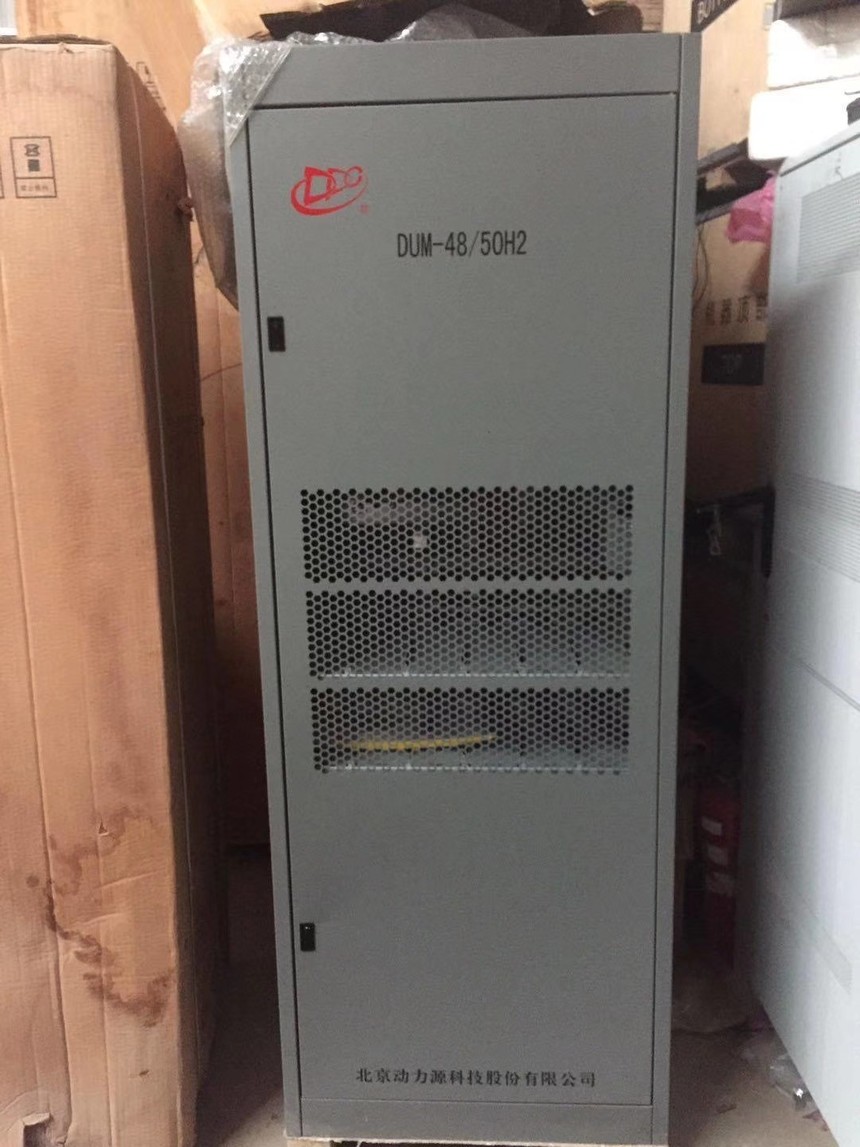

动力源DUM-48/50H2，室内通信电源柜，动力源高频开关电源柜，动力源48V基站电源柜

 绝缘电阻:
在不接入防雷器、整流器、控制器、检测板时:
在环境温度为15～35℃，试验电压为直流500V，交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻符合下述要求:相对湿度≤65％，绝缘阻不低于5MQ；65％＜相对湿度≤90％，绝缘电阻不低于2M2。1.8.2抗电强度:
①交流电路对地、交流电路对直流电路应能承受50Hz、有效值为2500V的正弦交流电压或等效其峰值的3535V直流电压1min且无击穿或飞弧现象。
②直流输出对机壳应能承受50Hz、有效值为1000的正弦交流电压或等效其峰值的1414V直流电压1min且无击穿或飞弧现象。
1.8.3系统接触电流:
本机为大接触电流，接通电源之前必须先接地。
2结构特征与工作原理:
2.1总体结构；
DUM-48/50H2系列智能开关电源系统采用紧凑性结构，一个机柜集交流配电、整流模块、直流配电、监控模块等部分于一体，各部分均采用模块式结构，上下出线可灵活选择。
动力源DUM-48/50H2，室内通信电源柜，动力源高频开关电源柜，动力源48V基站电源柜系列48V基站电源柜，智能开关电源系统采用三相五线制交流输入，可分别接入二路市电。二路市电输入采用手动互锁。
交流输入通过交流输入断路器为系统内整流器供电整流器把交流电整流稳压为稳定的直流电，所有整流器并联输出。
系统可接入2组蓄电池。蓄电池组通过电池熔断器、分流器和直流接触器与整流器的输出并联，由直流配电单元为直流负载供电。
交流配电状态、整流器状态、电池状态、直流分路状态均由控制器检测或控制。控制器具有RS232信口，可与监控中心连接构成集中监控系统。
当交流输入停电后，整流器停机，由电池组为负载供电。当电池电压低于设定的一次下电保护电压值时，控制器发出下电指令，常闭直流接触器KM1动作（分断），切断一次负载回路的供电；当电池电压低于设定的二次下电保护电压值时，控制器发出下电指令，常闭直流接触器KM2动作（分断），切断二次负载回路的供电。
当交流输入恢复供电后，整流器重新启动工作。当系统的直流输出电压逐渐升高并与设定的下电电压的差值大于5V时，控制器发出上电指令，直流接触器吸合，系统同时为负载供电和电池组充电。如果交流停电时间超过交流有效停电时间（1-10分钟，可设置），在交流输入恢复供电后，系统将自动转入均充状态。
直流输出分路熔断器或断路器分断后，控制器将发出“直流输出分路故障”告警信号。

本系统具有电池温度补偿功能。电池温度增加/降低，系统输出电压相应降低/增加。系统输出电压降低/增加最大值为1V

1动力源高频开关电源柜，机架安装要求

根据现场具体情况，选定机架安放位置。安放位置所依据原则是考虑设备进出线合理，前后左右与墙壁等障碍物间要留有不小于1m的空间，安装高度应便于观察监控显示，同时考虑通风散热及操作维护方便性。机架应水平安装，机柜与水平倾斜度不得超过5°，用螺栓固定于机座或地板上

（2）动力源48V基站电源柜，机架固定

按三相平衡及有利于散热原则确定整流器位置分配，通常整流器模块尽量由机柜的上方往下方排（正（3）整流器安装

面上方左侧为整流器。拆开整流器包装箱，将整流器取出，仔细检查有无破损，若有破损则通知本公司及维护人员；若无，则将整流器沿导轨缓缓推入机框，使整流器的输入/输出/信号插头与机架的相应插座完全吻合，然后用十字螺丝刀将其前面板的紧固螺钉拧紧
