中兴ZXDU58 B900嵌入式电源，48V高频开关电源

中兴ZXDU58 B900系列30A组合嵌入式电源（下文简称ZXDU58 B900系统）.

通信电源,室内通信电源机柜,室外通信电源机柜,室外壁挂通信电源机柜,室内壁挂通信电源机柜,嵌入式通信电源系统,整流模块,监控模块,BBU,RRU,逆变器,室外一体化UPS电源,UPS不间断电源,48V50AH锂电池,蓄电池,蓄电池架,蓄电池柜,蓄电池巡检仪,蓄电池连接线, 交流配电单元,直流配电单元,交流配电箱, 局端嵌入式直流远供电源系统, 远端嵌入式直流远供电源系统 ,室外一体化电源机柜.

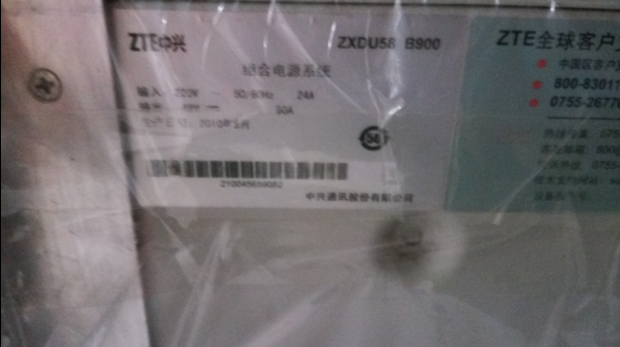

ZXDU58 B900系统是-48V/30A系列智能无人 值守式通信电源产品，交流输入相电压为220V。满配时，系统可安装3个ZXD030 S480开关整流器，电源模块，组成最大输出为0.99A的电源系统。

ZXDU58 B900应用领域：

ZXDU58 B900是30 A系列（-48V）嵌入式通信电源产品，它可以作为通讯用电设备的一个部件嵌入到用电设备的机柜中。本产品采用了国际上先进的整流器变换技术，是适用于接入网设备、远端交换局、移动通讯设备、传输设备、卫星地面站和微波通讯设备提供电源.

ZXDU58 B900系统配置：

ZXDU58 B900的系统配置：

1.交流配电：交流输入  1路单相交流输入，50A/1P空开。

            交流输出  1路单相交流输出，6A/1P空开.

2.直流配电：直流输出：4路，2路为一次下电负载，2路为二次下电负载。

            蓄电池：2路，80A/1P空开。

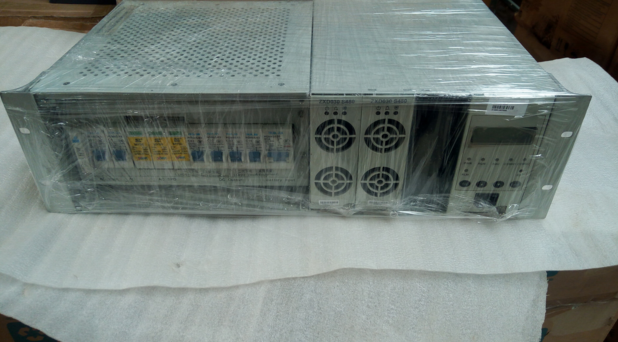

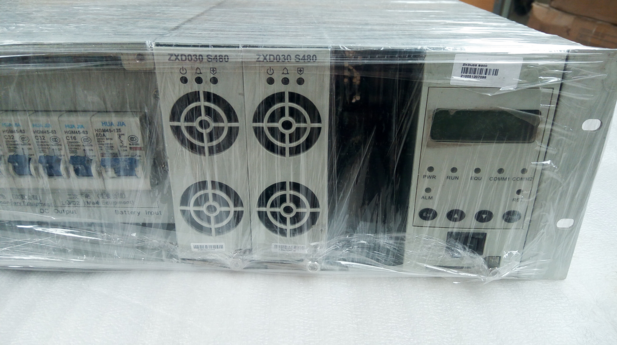

3.整流器：  3台；ZXD030 S480 30A开关整流器.

4.监控单元：1台

5.防雷器：  C级防雷器模块2个

5.电源软件后台监控：可选,提供RS232/RS485/RS422接口或MODEM等通讯远程方式。

ZXDU58 B900主要特点：

1.先进的整流模块设计：

；整流模块采用有源功率因数补偿技术，输入功率因数大于0.99.

整流模块采用软开关技术，额定效率大于99%.

整流模块结构紧凑，功率密度高达1280mW/CM

整流模块内部带有CPU,可以实现智能化管理。

序 号 安 全 事 项 要 求 不 符 合 要 求 可 能 产 生 的 后 果

1 高压危险

? 交流电源设备的安装，必须遵

守所在地的安全规范，进行交

流电设备安装的人员，必须具

有高压、交流电等作业资格。

? 操作时严禁佩戴手表、手链、

手镯、戒指等易导电物体。

? 在潮湿环境下操作时，应防止

有水进入设备。

直接接触或通过潮湿物体间接接

触高压电源或市电，可能对人身

安全带来危险。

2 直流短路危险

此系统是恒压直流供电设备，应避

免直流短路。

直流短路会造成电源及供电的设

备的损坏。

3

带电安装、拆除电

源线危险

? 在进行电源线的安装、拆除操

作之前，必须断开电源开关。

? 在连接电缆之前，必须先确认

电缆、电缆标识与实际安装情

况相符后再进行连接。

带电安装或拆除电源线可能会对

人身及设备安全造成损害。

4 工具绝缘处理

工具使用前需做好绝缘处理（如

在金属裸露部分缠绕绝缘胶布，

在不影响操作的情况下尽量多缠一

些）。

未经绝缘处理的工具在触碰到带

电的物件时，可能会造成短路或

人身伤害。

5 小心静电

在接触设备（如插板、电路板、IC

芯片等）之前，为防止人体静电损

坏敏感元器件，必须佩戴防静电手

环，并将防静电手环的另一端良好

接地。

人体产生的静电会损坏电路板上

的静电敏感元器件。

6 温度影响

当环境温度超过40℃时，将影响系

统的正常工作和使用寿命。因此，

当工作环境温度过高时，必须改善

通风条件或使用空调，以便调节室

温。

－

1 1 1- - -2 2 2

1 安全说明

序 号 安 全 事 项 要 求 不 符 合 要 求 可 能 产 生 的 后 果

7 电池操作需规范

? 进行电池作业之前，必须仔细

阅读电池搬运的安全注意事项

以及电池的正确连接方法。

? 操作中必须严防电池短路或电

解液溢出。

? 最 佳 使 用 环 境 温 度 为

20℃~25℃。

? 电解液的溢出会对设备构成

潜在的威胁，会腐蚀金属物

体及电路板，造成设备损坏

及电路板短路。

? 工作环境温度低于20℃，

蓄电池的充电效率和性能

会降低；工作环境温度高

于25℃，蓄电池的寿命将缩

短。

类 别 项 目 指 标

ZXD030 S480（V1.0）

整流器外形尺寸

127mm×43mm×260mm

（高×宽×深）

ZXDU58 B900

系统外形尺寸

132.5mm×482.6mm×319mm

（高×宽×深）

ZXD030 S480（V1.0）

整流器重量

1.6kg

机械参数

ZXDU58 B900

系统重量

满配置时总重量18.9 kg＝一体化机箱

重量12.5 kg + 3×整流器重量1.6 kg +

监控单元重量1.6 kg

其它 噪声 ≤55 dB（A）

安全规格 符合GB4943-2001、IEC60950的要求

电磁兼容性

符合IEC61000的要求

ZXDU58 B900系统一般作为用电设备的一个部件嵌入到用电设备的机柜中。在进行

电磁兼容性测试时，要求用户在用电设备交流输入端安装交流滤波器

传导骚扰和辐

射骚扰

符合EN55022 A级的要求

抗震加固

符合YD 5083-99《通信设备抗地震性能检测暂行规定》及

YD5096-2003《通信电源设备抗地震性能检测暂行规定》的要求

遵循标准

YD/T 1058-2000 通信用高频开关组合电源

YD/T 1051-2000 通信局（站）电源系统总技术要求

类 别 项 目 指 标

一次下电电压

缺省值（46.0±0.2）VDC，可通过监

控单元设置

二次下电电压

缺省值（45.0±0.2）VDC，可通过监

控单元设置

电池欠压值

缺省值（47.0±0.2）VDC，可通过监

控单元设置

均流特性

最大和最小者相差1.5 A以下（10%负

载以上）

额定输出功率 1605 W

ZXD030 S480

（V1.0）

整流器

最大输出功率 1740 W

本地监控

监控单元提供中文界面的液晶显示和

可操作的面板按键，可直接在监控单

元上设置系统参数和查阅系统运行信

息

后台监控

提供RS232/RS485/RS422接口与本地

计算机相连，通过计算机上的监控软

件对系统进行维护操作。也可以通过

Modem等远程通讯手段与远端计算机

相连，通过计算机上的监控软件实现

远程监控

交流电压的检测精度 ±1%

电池电流和输出电流的检测精度 ±1%

电池电压和输出电压的检测精度 ±0.5%

温度测量精度 ±5℃

湿度测量精度 ±10%

监控单元

开关量测量精度 100%准确

类 别 项 目 指 标

额定输出电压 -48 VDC

可调范围 -42 VDC ~ -58 VDC连续可调

输出电流 0 ~ 90 A

稳压精度 ≤0.6%

衡重杂音电压 <2 mV

峰-峰值杂音电压 ≤150 mV（20 MHz带宽）

效率 ≥90%（额定输入满载情况下）

宽频杂音电压

≤50 mV（3.4 kHz~150 kHz）

≤20 mV（0.15 MHz~30 MHz）

直流配电

离散频率杂音电压

≤5 mV（3.4 kHz~150 kHz）

≤3 mV（150 kHz~200 kHz）

≤2 mV（200 kHz~500 kHz）

≤1 mV（0.5 MHz~30 MHz）

交流过压值（相电压）

缺省值（286±5）VAC，可通过监控

单元设置

交流过压告警恢复点

缺省值（276±5）VAC，较交流过压

值低10 VAC

交流欠压值（相电压）

缺省值（154±5）VAC，可通过监控

单元设置

交流输入

告警和保护

交流欠压告警恢复点

缺省值（164±5）VAC，较交流欠压

值高10 VAC

直流过压值

缺省值（58±0.2）VDC，可通过监

控单元设置

直流过压告警恢复点

缺省值（57.5±0.2）VDC，较直流过

压值低0.5 VDC

直流欠压值

缺省值（48.0±0.2）VDC，可通过监

控单元设置

直流欠压告警恢复点

缺省值（48.5±0.2）VDC，较直流欠

压值高0.5 VDC

类 别 项 目 指 标

工作温度 -20℃ ~ 65℃，推荐15℃ ~ 25℃

存储温度 -40℃ ~ 70℃

相对湿度 10% ~ 90%，推荐40% ~ 60%

大气压 70 kPa ~ 106 kPa

使用环境

场地要求

周围无严重尘土、爆炸危险介质、腐

蚀金属和破坏绝缘的有害气体、导电

微粒和严重的霉菌，无强电磁场干扰

输入制式 单相三线制（L/N/PE）

额定输入相电压 220 VAC

可波动电压范围 85 VAC ~ 300 VAC

频率 45 Hz ~ 65 Hz

最大输入电流 42 A

输入功率因数 ≥0.99（满载）

交流配电

C级防雷泄放电流 ≤40 kA

2.1 应用领域

ZXDU58 B900是30 A系列（-48 V）嵌入式通信电源产品，它可以作为通讯用电设备的

一个部件嵌入到用电设备的机柜中。本产品采用了国际上先进的整流器变换技术，适用

于为接入网设备、远端交换局、移动通讯设备、传输设备、卫星地面站和微波通讯设备

提供电源。

2.2 系统配置

ZXDU58 B900的系统配置见表2-1。

表2-1 系统配置

部 件 名 称 配 置 说 明

交流输入 1路单相交流输入，50 A/1P空开

交流配电

交流输出 1路单相交流输出，6 A/1P空开

直流输出 4路，2路为一次下电负载，2路为二次下电负载

直流配电

蓄电池 2路，80 A/1P空开

整流器 3台，ZXD030 S480 （V1.0）30 A开关整流器

监控单元 1台

防雷器 C级防雷模块2个

2 2 2- - -1 1 1

ZXDU58 B900 组合电源系统 用户手册

部 件 名 称 配 置 说 明

电源后台监控软件

可选，提供RS232/RS485/RS422接口或MODEM等远程通讯方式

与计算机相连，通过电源后台监控软件实现后台监控

• 如果不配置C级防雷模块，则系统最多可以配置6路直流输出。本手册的所有说明均以C级防雷模

已配置的情况为例。

2.3 主要特点

? 先进的整流模块设计

? 整流模块采用有源功率因数补偿技术，输入功率因数大于0.99。

? 整流模块采用软开关技术，额定效率大于90％。

? 整流模块结构紧凑，功率密度高达1280 mW/cm 3 （21W/in 3 ）。

? 整流模块的MTBF≥2.2×10 5 h。

? 整流器内部带有CPU，可以实现智能化管理。

? 整流模块超低辐射。整流模块的电磁兼容性满足EN61000、YD/T731等国内外

标准的要求。整流模块的传导骚扰和辐射骚扰均满足EN55022A级的要求。

? 整流模块具有交流输入过压保护、交流输入欠压保护、PFC输出过压保护、PFC

输出欠压保护、直流输出过压保护、直流输出过流保护、过温保护功能等功能。

? 高可靠、全智能、便捷的系统设计

? 具有良好的电磁兼容性。可以和组合电源系统通信主设备放在一起而不互相干

扰。

? 全智能设计，配置集中监控单元，具有“三遥”（遥测、遥信、遥控）功能，

实现计算机管理，符合现代通信技术发展的要求。

? 完善的前台监控管理功能。可查阅系统实时信息、实时告警信息、历史告警信

息、历史操作信息、放电记录、极值记录。可设置电源运行参数、蓄电池管理参

数、通讯参数、输出干接点设置参数、告警阈值设置参数、检测值调整参数、

系统信息参数、口令设置参数。可控制整流器开/关和蓄电池工作状态。

? 采用单相交流输入，具有极宽的输入电压范围（85 VAC ~ 300 VAC），适用于

电力不稳定的地区。

? 完善的电池管理及电池保护设计

? 完善的电池管理功能。自动管理电池的充电方式、充电电压、充电电流和充电

时间，具有可靠的充放电控制功能，可延长电池的使用寿命。

2 2 2- - -2 2 2

2 概述

? 提供二次下电功能。当系统转为电池供电时，电池电压过低后有声光告警。根据

负载的重要程度，将负载分两组切除，以保证最重要的负载有较长的工作时间。

? 简洁、紧凑的整机结构

? 模块采用抽屉式结构，便于运输、安装和维护。

2.4 产品功能

告警功能

? 监控单元能对系统故障进行声光报警，同时能上报到后台监控主机

? 历史告警记录存储99条并具有历史操作记录功能

? 有8路辅助告警继电器输出

电池管理功能

? 自动均浮充

? 智能充电限流管理

? 负载下电（具备一次下电和二次下电功能）

? 放电测试

控制功能

? 整流模块开关机

? 整流模块限流

? 调整整流器输出电压

? 电池组均充/浮充/测试转换

? 负载下电

? 电池保护

三遥功能

? 遥信

? 遥控

? 遥测

2 2 2- - -3 3 3

人机交互功能

由LCD和按键构成人机交互界面。可使用人机交互界面在前台设定系统运行的参数，查

询系统及模块的运行数据，操作方便、可靠。

通讯功能

提供RS232/RS485/RS422/MODEM等多种通讯接口，用于实现集中监控。

中兴ZXDU58 B900系列30A组合嵌入式电源
