华为
PDU8000-0630DCV8-BGA001
电池汇 流盒 华为UPS电源
PDU8000-0630DCV8-BGA001的外观如图2-1所示。

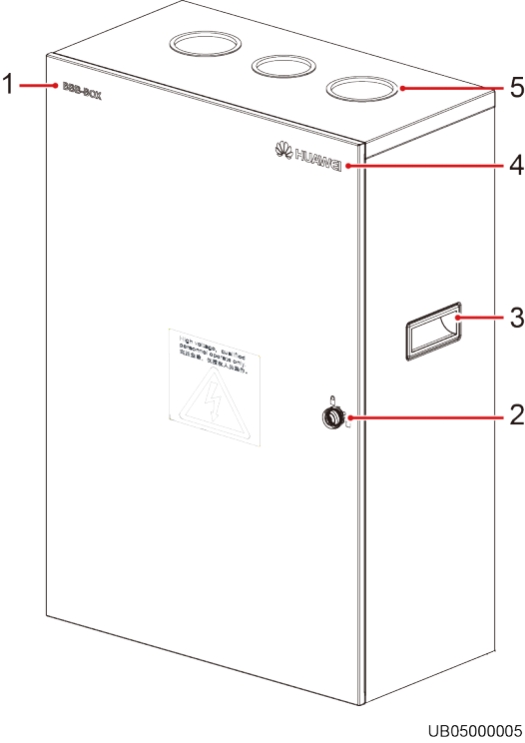

图 2-1 外观 1
1 产品丝印 2 门锁 3 搬运扣手
4 产品Logo 5 功率线缆出线孔
PDU8000-0630DCV8-BGA001内部结构如图2-3所示。

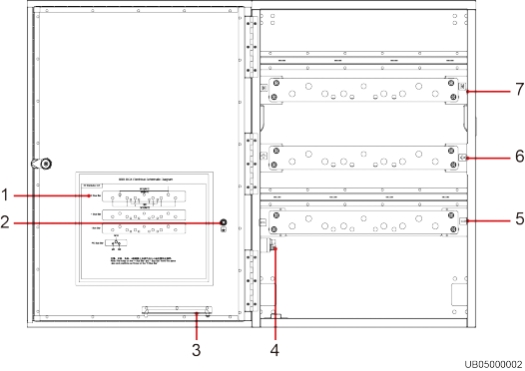

图 2-3 PDU8000-0630DCV8-BGA001 内部结构
1 接线原理图 2 门板接地端 3 门支撑杆 4 接地端
5 负极接线排 6 正极接线排 7 N极接线排
