用户接口模块 UIM03D
面板
UIM03D（ user interface module 03D）面板如下图所示。

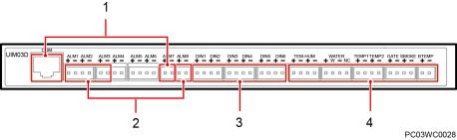

图 3-13 UIM03D 面板
（ 1 ）通信接口 （2）干接点输出接口
（3）干接点输入接口 （4）传感器接口
接口说明
表 3-25 UIM03D 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器，常开 支持12V供电 |
TEMP1 | 温度传感器1 |
TEMP2 | 温度传感器2 |
GATE | 门磁传感器，常闭 |
SMOKE | 烟雾传感器，常开 |
BTEMP | 电池温度传感器 |
接口类型 | 丝印 | 说明 |
干接点输入接口 （默认配置： DIN1：常闭； DIN2-6：常开） | DIN1 | 干接点输入口1 |
DIN2 | 干接点输入口2 |
DIN3 | 干接点输入口3 |
DIN4 | 干接点输入口4 |
DIN5 | 干接点输入口5 |
DIN6 | 干接点输入口6 |
干接点输出接口 （默认配置： 闭合：告警 断开：正常 可修改） | ALM1 | 干接点输出接口1（默认常开） |
ALM2 | 干接点输出接口2（默认常开） |
ALM3 | 干接点输出接口3（默认常开） |
ALM4 | 预留 |
ALM5 | 预留 |
ALM6 | 预留 |
ALM8 | 干接点输出接口8（默认常闭） |
通信接口 | COM | 4线RS485 |
ALM7 | 2线RS485 |
