华为TP48400A-HT15B1 通信电源 华为室外机柜
产品说明

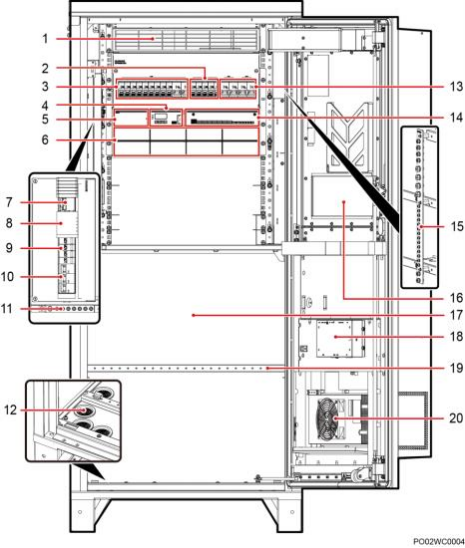

华为TP48400A-HT15B1 通信电源 华为室外机柜 内部结构图
（1）风机盒 （2）重要负载支路（BLVD）空 （3）次要负载支路（LLVD） 开 空开 （4）监控模块 （5）电池强制上电开关（在盖板 （6）整流模块安装空间 后面） （7）交流输出空 （8）N 接线端子 （9）交流防雷器 开 （10）交流输入 （11）接地排 （12）走线孔 空开 （13）电池支路 （14）用户接口模块 （15）RTN+母排 空开 （16）热交换器 （17）电池安装空间 （18）TCUA 控制盒
|
