华为PowerCube 1000 V300R007C00机柜温控子系统室外电池柜 ESC710-D2华为室外机柜
ESC710-D2
外观

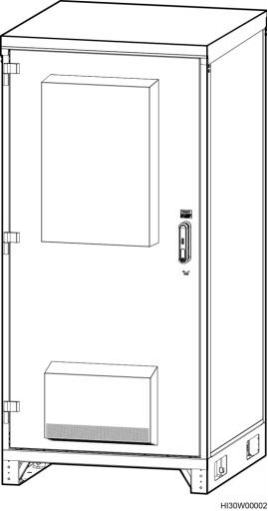

图3-33 ESC710-D2 的外观
内部结构

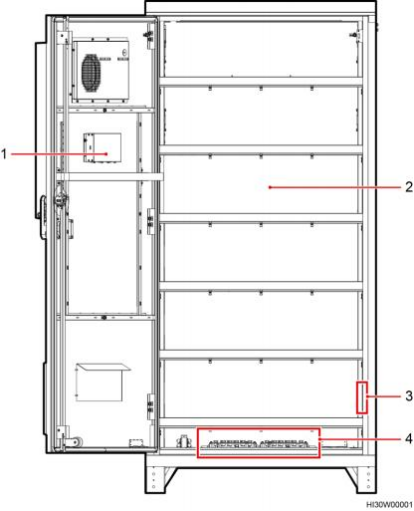

图3-34 ESC710-D2 的内部结构
（1）TCUC 控制盒 （2）电池安装空间 （3）接地排（机柜后左侧）
（4）电池铜排
技术指标
表3-19 ESC710-D2 的技术指标
项目 | 说明 |
电池柜 | 温控：直通风 外形尺寸（高×宽×深）：1925mm×900mm×950mm（含底座 150mm×900mm×950mm） |
项目 | 说明 |
| 重量： l <240Kg（无电池等），带包装 l <230Kg（无电池等），不带包装 安装方式：落地安装/楼顶安装，不支持堆叠和抱杆 维护方式：前维护 走线方式：下走线 |
工作温度 | -10℃~+40℃（包含太阳辐射），配置 TCB-A 时为 -10℃~ +45℃ |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（2000～4000m 时使用环境条件下的温度降额，每 升高 200m 降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m |
防护等级和工作 环境 | IP34 ，B 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
