华为PowerCube 1000 V300R006C30机柜温控子系统ESC710-A1 华为电池柜
ESC710-A1
外观

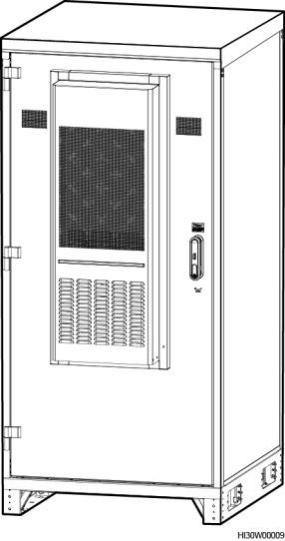

图3-15 ESC710-A1 的外观
内部结构

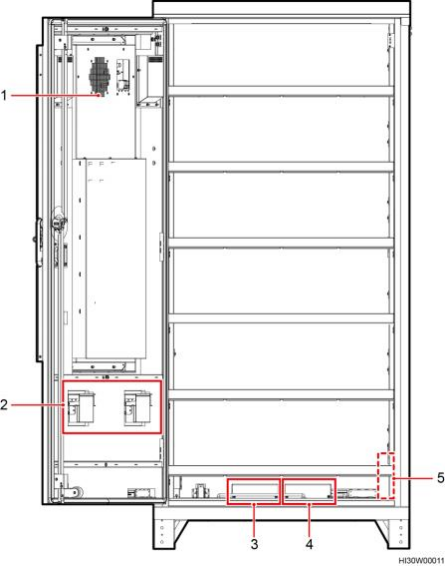

图3-16 ESC710-A1 的内部结构
（1）空调 （2）直流加热盒 （3）负极
（4）正极 （5）接地排（机柜后左侧）
技术指标
表3-9 ESC710-A1 的技术指标
项目 | 说明 |
电池柜 | 温控：直流空调，1100W 制冷量（L35/L35） |
项目 | 说明 |
| 外形尺寸（高×宽×深）：1925mm×900mm×950mm（含底座 150mm×900mm×950mm） 重量： l <295Kg（无电池等），带包装 l <285Kg（无电池等），不带包装 安装方式：落地安装/楼顶安装，不支持堆叠和抱杆 维护方式：前后维护 走线方式：下走线 |
电池安装空间 | 最大支持 2 组电池 |
工作温度 | -10℃~+50℃（包含太阳辐射），配加热盒时为 -20℃~+ 50℃ |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（2000～4000m 时使用环境条件下的温度降额，每 升高 200m 降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m |
防护等级和工作 环境 | IP55 ，C 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
