华为直流柜 TP483000D 通信电源 华为室内开关电源机柜
直流柜
TP483000D 直流柜的电池支路和负载支路可根据需求进行柔性配置。电池支路柔性配 置如图 4-5和表 4-5所示，负载支路柔性配置如图 4-6和表 4-6所示。

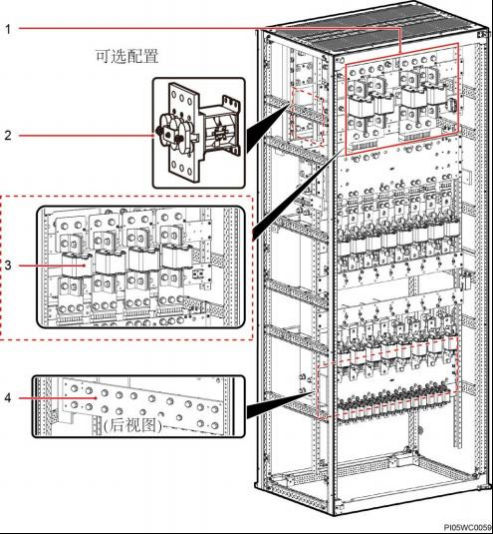

图4-5 直流柜的电池支路配置
表4-5 直流柜的电池支路配置
序号 | 名称 | 机柜型号 | 规格 | 备注 |
1 | 电池熔丝 | TPD48202B-N20B1 TPD48302B-N20B1 | （NT4×2）×2 路 | 典型配置 |
2 | 接触器 | TPD48202B-N20B1 TPD48302B-N20B1 | 3000A | 可选配置 |
3 | 电池熔丝 | TPD48202B-N20B1 | l NT3×6 路 l NT4×4 路 | 可选配置 |
TPD48302B-N20B1 |
4 | RTN 扩展铜排 | TPD48202B-N20B1 TPD48302B-N20B1 | - | 可选配置 |

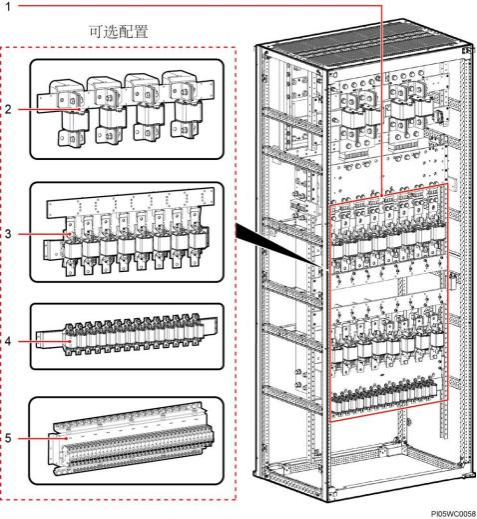

图4-6 直流柜的负载支路配置
表4-6 直流柜的负载支路配置
序号 | 名称 | 机柜型号 | 规格 | 备注 |
1 | 负载熔丝 | TPD48202B- N20B1 | l 第一层：NT3×6 路，NT1×2 路 l 第二层：NT00× 14 路 | 典型配置 |
负载熔丝 | TPD48302B- N20B1 | l 第一层：NT3×8 路 l 第二层：NT2×4 路，NT1×4 路 l 第三层：NT00× 14 路 | 典型配置 |
2 | 负载熔丝 | TPD48202B- N20B1 | 单层：NT4×4 路 | 可选配置 |
序号 | 名称 | 机柜型号 | 规格 | 备注 |
|
| TPD48302B- N20B1 |
| 说明 负载支路最多可以配置 3 层熔丝或空开。如果 配置了 NT4 熔丝，则 最多可以配置 2 层熔丝 或空开。 |
3 | 负载熔丝 | TPD48202B- N20B1 TPD48302B- N20B1 | 单层：NT3×8 路 |
单层：NT2×8 路 |
单层：NT1×8 路 |
4 | 负载熔丝 | TPD48202B- N20B1 TPD48302B- N20B1 | 单层：NT00×14 路 |
5 | 负载空开 | TPD48202B- N20B1 TPD48302B- N20B1 | 单层：空开 （6A~63A）/1P×38 路 |
单层：空开 （63A~125A）/1P× 25 路 |
