华为TP48600T-N20A5 通信电源 华为室内开关电源机柜

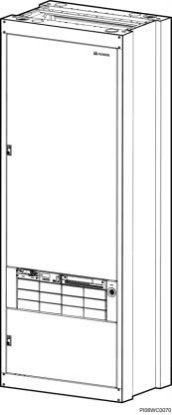

图2-1 TP48600T-N20A5 的机柜外观

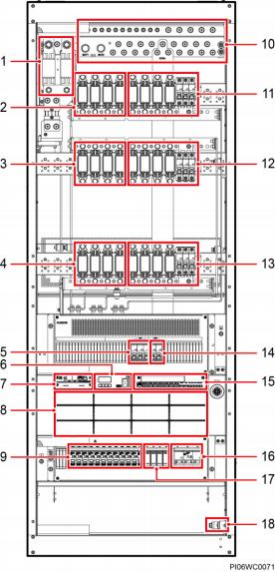

图3-1 内部结构
（1）电池熔丝 （2）用户 3 的重要负载支路 （BLVD）熔丝
（3）用户 2 的 BLVD 熔丝
（4）用户 1 的 BLVD 熔丝 | （5）用户 4 的 LLVD 空开 （6）SMU02B |
（7）通信扩展模块安 装空间 | （8）整流模块安装空间 （9）整流模块空开 |
（10）RTN+母排 （11）用户 3 的次要负载支路 （12）用户 2 的 LLVD
（LLVD）熔丝和空开 熔丝和空开
（13）用户 1 的 LLVD （14）用户 4 的 BLVD 空开 （15）UIM02C 熔丝和空开
（16）交流输入空开和 （17）交流防雷器 （18）机柜接地排 端子
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线 |
交流配电 | 1 路 100A/3P 空开 |
直流配电 | l 用户 1： - BLVD1 ：100A 熔丝×4 - LLVD1 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 2： - BLVD2 ：100A 熔丝×4 - LLVD2 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 3： - BLVD3 ：100A 熔丝×4 - LLVD3 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 4： - BLVD4 ：16A/1P 空开×2 - LLVD4 ：63A/1P 空开×3 |
电池支路 | 500A 熔丝×2 |
