华为ETP48400 嵌入式电源 V300R001 华为嵌入式电源
![]() 产品说明
华为ETP48400 嵌入式电源 V300R001 华为嵌入式电源 系统组成 ETP48400 电源系统由系统插框、整流模块、监控模块组成。整流模块型号为 R4850G2,监控模块型号为 PMU 10A。

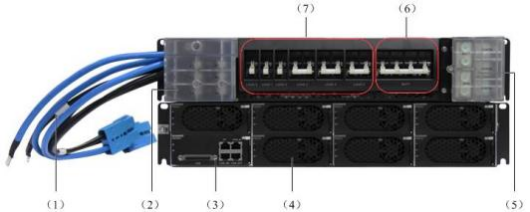

图2-3 ETP48400 外观
表2-1 系统配置表
ETP48400 主要特点如下: l 完善的电池管理功能 l 在线升级功能 l 可通过 DB50 接口外接传感器转接盒,实现用户接口的扩展 l 支持电子标签功能 l 支持整流模块、监控模块热插拔 l 整流模块功率因数值高达 0.99 l 整流模块效率最高大于 96%
外观 ETP48400 交直流配电插框如下图所示。

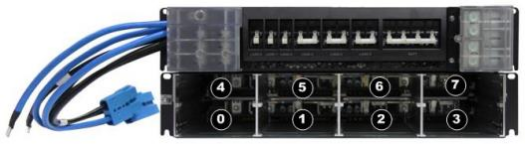

图3-1 ETP48400 交直流配电插框
L口说明 0-7 为插框槽位号,0 槽位只能插监控模块,1-7 槽位既可插整流模块也可插监控模块。
特性 l 前进线,前出线,具有易维护和易操作特性。 l 支持带部件运输,方便搬运。
|
