ETP48400-C4B3是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输 出给设备供电。ETP48400-C4B3最大容量为24kW，支持新建站点供电以及存量站点   扩容改造场景。

产品特性

●    分路计量管理：每个空开支持电流、功率、能耗等数据的检测与上报。

●    差异化备电管理：每个空开支持独立下电管理，支持多种下电模式（电压模式、 电量模式、容量模式、时间模式、定时下电模式、免责时段不备电模式）。

●    智能空开用途管理：空开可以按用途进行管理，空开用途可配置为“自定义负

载”、“BLVD负载”、“功率级联接口”、“直流油机”、“太阳能”、“锂电  池”、“铅酸电池”、“其他非绿色48V输入”、“温控”、“风能”、“其他绿 色48V输入”。

●    智能空开容量可定义：根据实际接入的负载需要的电流大小设置空开容量（可设 置范围：3A-额定容量）。

●    智能空开高温保护：当支路空开内部温度过高时， 空开产生高温保护告警，自动 断开。

●    远程管理：支持远程控制空开上下电。

●    整流模块防盗：整流模块防盗功能开启后，整流模块不可在其他插框中使用，需 通过离线服务器解锁后方可使用。

●    智能削峰，站点免市电改造：负载峰值由市电和电池协同供电，降低站点业务峰 值负载对市电输入容量的需求，减少市电容量扩容所需投资。

●    智能错峰，释放站点潜能：电网自适应调整，充分利用峰谷电价差，降低站点用 电开销。

●    叠光：节能降碳，降低用电成本，提供持续用电，避免市电不稳定时影响系统运 行。

 说明

分路计量管理、差异化备电管理、智能空开容量软件可定义、智能削峰、智能错峰需配合 华为网管并购买相应License。

2.2 型号说明

图 2-1 ETP48400-C4B3 型号说明

表 2-1 ETP48400-C4B3 型号说明

2.3 产品介绍

C口 说明

此电源带载通流能力说明：总负载含电池最大输出电流为450A，其中第一层对应负载空开及电 池空开的母排最大输出电流450A，第二层负载空开的母排最大输出电流200A。

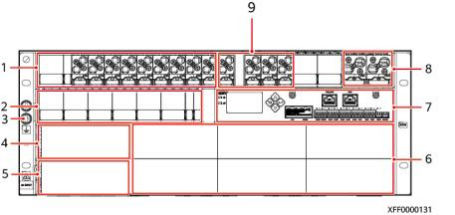

图 2-2 ETP48400-C4B3 内部结构图（正视图）

（ 1 ）LLVD                                （2）直流输出支路（下层预       （3）接地螺丝 留）

（4）整流模块/太阳能模块安装 （5）交流输入模块安装位置      （6）整流模块/太阳能模块安装 位置                                                                                             位置

（ 7 ）监控模块SMU06T2           （8）电池空开                           （9）BLVD

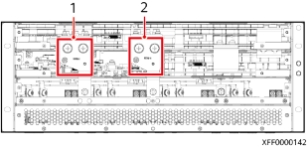

图 2-3 ETP48400-C4B3 内部结构图（后俯视图）

（ 1 ）-48V（用于扩展配电）                              （2）RTN+（用于扩展配电）

产品配置

表 2-2 ETP48400-C4B3 配置
