产品说明
华为ETP48300-C6D2 嵌入式电源 华为嵌入式电源
l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语、日语等 l 支持整流模块、监控模块热插拔 l 整流模块功率因数值达 0.99
ETP48300-C6D2 外观如图 3-1和图 3-2所示。

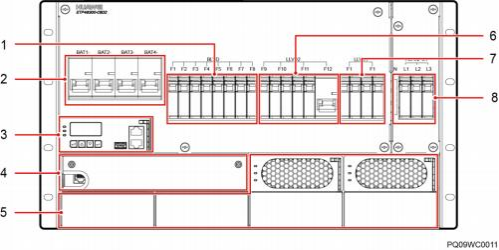

图3-1 ETP48300-C6D2 外观（前视图）
（1）重要负载支路 （2）电池空开 （3）SMU02B （BLVD）空开 （4）UIM02C（盖板后） （5）整流模块安装 （6）次要负载支路 2 空间 （LLVD2）空开 （7）LLVD1 空开 （8）交流输入空开

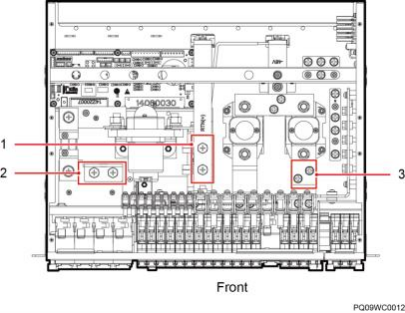

图3-2 ETP48300-C6D2 内部结构（俯视图、无盖板）
（1）RTN+接线端子 （预留） （2）电池负极接线端子 （预留） （3）LLVD1 负极接线端子 （预留）
图 3-2中预留的端子用于连接扩容的电池和 DCDB 的线缆。 |
