华为ETP4890电源系统 华为嵌入式电源

ETP4890 电源系统

ETP4890电源系统用于交流供电的机柜中,将输入的AC转化为DC后,实现DC配电功 能。ETP4890电源系统具有小型化和模块化设计,可实现快捷的安装和维护;同时具 有高效和LCD界面管理等特性;最大输出电流可达90A。

功能

●     ETP4890电源系统将输入的交流电转换成稳定的直流电,提供给通信设备使用。

●     支持通过COM RS485/RS232串口和上位机通信,根据监测的测量值或上位机发 送的控制命令给出控制信号,实时检测配电参数、整流模块参数、备用开关量参  数。


●    支持连接1组~2组铅酸蓄电池,通过监控模块对蓄电池进行管理。提供完备的蓄 电池充放电管理功能,可保证蓄电池的合理使用。

●     ETP4890电源系统还可以通过DB50接口与传感器转接盒相连接,可实现模拟量检 测、开关量检测、控制量信号输出等功能。

●    站点监控模块实时监控ETP4890电源系统内的各项运行参数,并及时对各种工作 状态进行判断和上报告警信号。

●     ETP4890电源系统的监控模块液晶屏可以清晰地显示监控、告警等信息,也可以 允许进行参数设置等操作。

外观

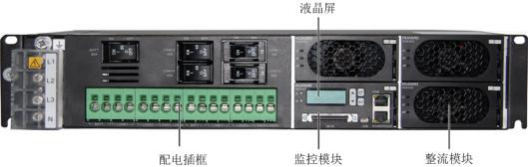

ETP4890电源系统的外观如6-20所示。

6-20 ETP4890 电源系统





配置

ETP4890电源系统部件配置说明如6-14所示。

6-14 ETP4890 电源系统部件配置说明



部件名称

配置

交直流配电插框

1个

监控模块

1个

整流模块R4830N1/R4830G1

1个~3个(可选,默认配置R4830N1





ETP4890电源系统中可配置3个整流模块,整流模块之间并联输出。

ETP4890电源系统中整流模块个数和最大输出电流的对应关系如6-15所示。

6-15 整流模块和最大输出电流对应关系



整流模块个数

最大输出电流

1

  30A 55℃

  25A 60℃






整流模块个数

最大输出电流

2

  60A 55℃

  50A 60℃

3

  90A 55℃

  75A 60℃





监控模块通信口定义

监控模块通信口定义如6-16所示。设备波特率可通过监控模块的LCD设置。

6-16 监控模块通信口定义



通信口

通信方式

通信参数

备注

COM

RS485/RS232

波特率:

19200bit/s、 9600bit/s

作为串口使用,与 上位机通信

RS485/RS232

RS485/RS232

波特率:

19200bit/s、 9600bit/s

作为串口使用、支 持北向通信与南向 通信
