华为UPS5000-E-300kVA (50kVA 功率模块) 华为UPS电源
产品说明

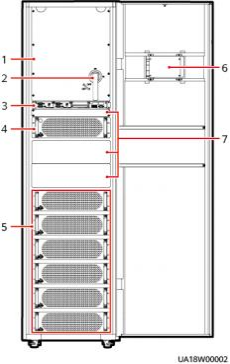

华为UPS5000-E-300kVA (50kVA 功率模块) 华为UPS电源 图 2-11 UPS5000-E-300K-SM 正视图
（ 1 ）功率模块 （2）旁路模块 （3）控制模块 （4）配电插框盖板 （5）监控显示模块 （6）假面板 （ 7 ）维修旁路开关 （8）资料夹

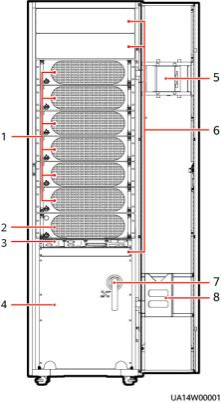

图 2-12 UPS5000-E-300K-SMT 正视图
（ 1 ）配电插框盖板 （2）维修旁路开关 （3）控制模块 （4）旁路模块 （5）功率模块 （6）监控显示模块 （ 7 ）假面板

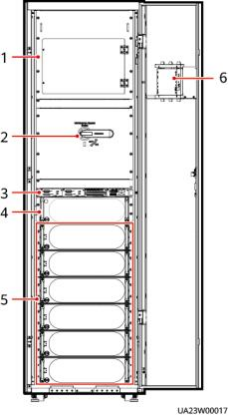

图 2-13 UPS5000-E-300K-SMT（隔离防护）正视图
（ 1 ）盖板 （2）维修旁路开关 （3）控制模块 （4）旁路模块 （5）功率模块 （6）监控显示模块
