图 2-8 UPS5000-E-200K-SM 正视图

（ 1 ）功率模块              （2）旁路模块              （3）控制模块              （4）配电插框盖板

（5）假面板                 （6）监控显示模块        （ 7 ）维修旁路开关        （8）资料夹

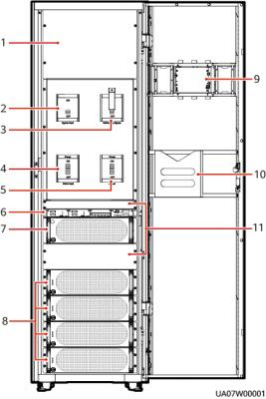

图 2-9 UPS5000-E-200K-FM 正视图

（ 1 ）配电插框盖板       （2）旁路输入开关        （3）维修旁路开关       （4）主路输入开关

（5）输出开关              （6）控制模块              （ 7 ）旁路模块              （8）功率模块

（9）监控显示模块       （ 10）资料夹                （ 11 ）假面板

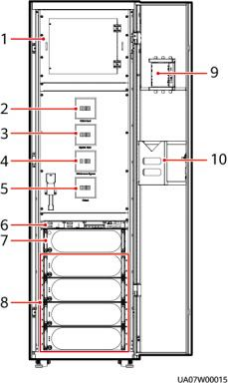

图 2-10 UPS5000-E-200K-FM（隔离防护）正视图

（ 1 ）盖板                    （2）主路输入开关        （3）旁路输入开关        （4）维修旁路开关

（5）输出开关              （6）控制模块              （ 7 ）旁路模块              （8）功率模块

（9）监控显示模块       （ 10）资料夹
