华为UPS2000-G-3KRTLL 华为UPS电源
产品说明

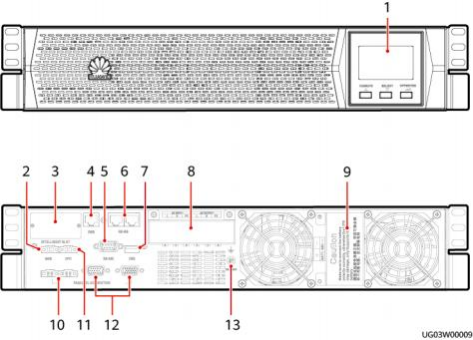

华为UPS2000-G-3KRTLL 华为UPS电源 图 2-3 3kVA 前后视图
（ 1 ）液晶显示屏 （2）维修旁路模式接口 （3）选配卡插槽 （ MBS） （4）BMS接口 （5）RS232通讯接口b （6）RS485通信接 口（接北向设备）
（ 7 ）USB接口a （8）交流输入、输出端子（盖板 （9）电池输入端子 下方） （盖板下方） （ 10）并机均流端口 （ 11 ）EPO接口 （ 12）并机通信端 口 （ 13）电池PE端子
C口 说明 ● RS485只支持Modbus RTU协议。 ● USB接口和RS232接口不支持同时使用 a：USB接口支持串口通信协议，通过USB接口可以实现日志导出功能、发送串口调试命令。 b：RS232接口支持串口通信协议，通过RS232接口可以实现日志导出功能、发送串口调试命 令以及在线升级UPS主功率程序。 |
