产品结构

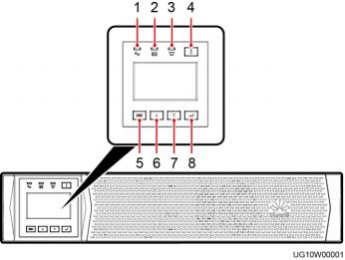

6kVA、10kVA 前视图如图 2-3所示。
图2-3 6kVA 、10kVA 前视图
（1）市电指示灯 （2）电池指示灯 （3）旁路指示灯 （4）故障指示灯
（5）返回/关机键 （6）向上翻页键 （7）向下翻页键 （8）确认/开机键

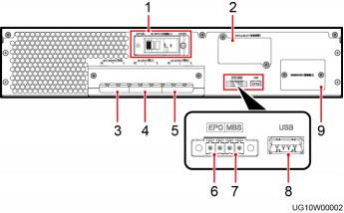

6kVA、10kVA 后视图如图 2-4所示。
图2-4 6kVA 、10kVA 后视图
（1）交流输入空开 （2）选配卡插槽（盖板下 （3）电池接线端子（盖
方） 板下方）
（4）交流输入端子（盖板 （5）交流输出端子（盖板下 （6）EPO 接口 下方） 方）
（7）维修旁路状态接口 （8）USB 接口 a（支持安全 （9）预留 （MBS） 保护机制）
a：USB 接口支持标准 Modbus 协议，通过 USB 线连接 PC 机，可以接入网管、配置参数、导出 数据和升级软件等。
表2-2 接口定义
接口 | 状态 | 功能 |
EPO | 常开 | 在客户端设置一个开关装置与 UPS 的 EPO 接点相连，闭合开关后，UPS 关闭逆变器 输出，同时不会转换为旁路输出，从而实现 输出端子上完全断电，达到紧急关闭输出的 目的。 |
MBS | 常开 | 当 UPS 安装了外置维修旁路开关时，MBS 接口可以用于检测外置维修旁路的通断状 态。当接口闭合时，表示 UPS 检测到外置 维修旁路开关闭合，此时 UPS 会产生维修 空开闭合告警，系统转旁路工作模式。 |
2.4 选配件
表2-3 UPS2000 选配件表
选配件 | 型号 | 功能 | 备注 |
标准电池包 7Ah/20 节 | ESS-240V12- 7AhBPVBA01 ESS- 240V12- 7AhBPVBA02 | 内置 20 个 12V/7Ah 铅酸 蓄电池串联，为 6kVA UPS 标准配置电池模块， 可以实现并联扩容，最多 4 个电池包并联。 | - |
标准电池包 9Ah/20 节 | ESS-240V12- 9AhBPVBA01 ESS- 240V12- 9AhBPVBA02 | 内置 20 个 12V/9Ah 铅酸 蓄电池串联，为 10kVA UPS 标准配置电池模块， 可以实现并联扩容，最多 4 个电池包并联。 |
选配件 | 型号 | 功能 | 备注 |
UPS 主机 与电池包连 接线缆 | - | 用于长延时机与电池包之 间的连接。 | 长度为 1.5m， 电缆一端为 PP45 端子（与 电池包连接）， 一端为 OT 端子 （与 UPS 连 接）。 |
电池开关盒 | PDC-0063DC0440BBB | 多组电池并联备电情况下 用于各分路电池组接入、 断开 UPS 系统的连接控 制。 | 采用电池架为 UPS 备电时， 开关盒必选，数 量根据电池架数 量配置，配置比 例 1 ：1。 |
SNMP （Simple Network Managemen t Protocol） 卡 | RMS-SNMP01A | SNMP 选配卡作用是监控 UPS 状态，为用户提供以 太网组网的解决方案，同 时实现选配的环境温湿度 检测功能。 | 网络监控 SNMP 卡，通讯接口为 以太网，USB 口（接短信猫， 终端现有产 品），可选配温 湿度传感器，同 时具备 WEB 监 控功能，可通过 IE 浏览器访 问，适用于大范 围、远距离监 控。 |
Modbus 卡 | RMS-MODBUS01A | Modbus 卡有两个级联的 RJ45 接口，实现组网， 支持 Modbus 协议和 YDN-23 电总协议。 | - |
干接点卡 | RMS-RELAY01A | 干接点卡实现 6 路干接点 输出（市电模式，电池模 式，旁路模式，电池电压 低，旁路反灌，UPS 故 障）。2 路干接点控制输 入（1路为关机信号，预 留 1 路）。 | - |
无线网络数 据卡（短信 猫） | 需使用华为提供的无线 网络数据卡，型号根据 实际情况选择 | 配合 SNMP 卡使用，无 线网络数据卡与 SNMP 卡互备实现短信猫功能。 | 配合 SNMP 卡 使用，不能单独 使用；数量根据 SNMP 卡数量配 置，配置比例 1 ：1。 |
选配件 | 型号 | 功能 | 备注 |
调制解调器 | TD-8013 | GPRS 和短信互备组网或 短信独立组网时，配置 G 网制式的 Modem，每系 统配置 1PCS。 NetEco 需要提供 GSM 网 络告警转短消息时配置无 线 modem，配置数量为 1PCS。 | - |
环境温湿度 传感器 | WS302M2A-5 ENR1DETA MODULE | 测量环境的温度范围为 0℃~50℃, 环境湿度范 围为 0% RH～100% RH。 | 只能配合 SNMP 卡使用，不能单 独使用，线缆随 SNMP 卡标配， 长度 1.5m。 |
