华为 SMU06C2（插框场景无 LAN 口） 站点监控单元 V500R001C50华为模块
产品说明
华为 SMU06C2（插框场景无 LAN 口） 站点监控单元 V500R001C50华为模块 SMU06C2（插框场景无 LAN 口） 面板及接口

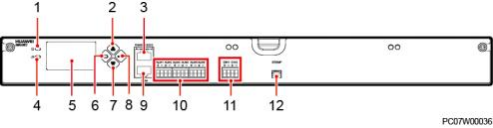

图2-1 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口 （4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回” （7）按键“下” （8）按键“确认” （9）COM 接口 （10）干接点输出接口 （11）干接点输入接口 （12）电池温度传感器接口
指示灯
表2-1 指示灯说明
通信接口
表2-2 通信接口说明
图2-2 通信接口引脚图
表2-3 COM 接口引脚说明
|
