 产品描述

监控模块 SMU06C（以下简称“SMU”）是一款体积小巧的监控单元，支持华为盒式和 柜式电源系统的监控管理。

SMU 可以与 U2000-SPM 网管、华为 NetEco 网管和动环网管远程通信，方便用户远程 管理多个站点的电源系统。

SMU 向用户提供传感器接口、RS485 和 RS232 通信接口、输入/输出干接点接口，用 于管理电源系统柜内环境和告警上报等。

SMU 因适配不同的电源系统，有两种形态，可插框安装或挂门安装。插框 SMU06C 外 观如图 1-1所示，门装 SMU06C 显示面板及门内侧模块如图 1-2和图 1-3所示。SMU    与电源系统部件、网管之间的组网关系如图 1-4所示。

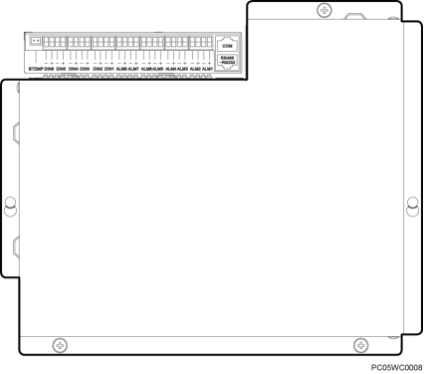

图1-1  插框 SMU06C 外观

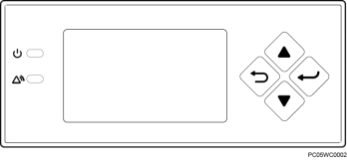

图1-2  门装 SMU06C 显示面板

图1-3  门装 SMU06C 背视图

特性列表

SMU 支持如下特性：

l 支持实时检测电源系统的运行状态

-        交、直流信息检测

-        整流模块信息检测

-         电池信息检测

-        环境温度、电池温度、环境温湿度、门磁、烟雾、水浸等环境信息检测

-        6 路输入干接点状态检测

l 支持告警实时检测和上报

-        告警分为紧急、重要、次要、提示 4 个级别，可关联到输出干接点，支持 8 路输出干接点

-        通过指示灯、告警音（可选择使能或禁止）提醒用户

-        可记录 2000 条历史告警

l 支持多种远程管理

-        U2000-SPM 网管

-        NetEco 网管

-        动环网管

l 支持灵活的整流模块管理

-        可控制整流模块的输出电压

-        可控制整流模块的输出电流

-        可单独控制每个整流模块的开启和关闭

-        可控制整流模块顺序起机

-        可控制整流模块 WALK-IN

l 支持有效的节能管理

-        整流模块智能休眠管理

l 支持完善的电池管理

-         电池充电管理

-         电池温度补偿

-         电池高低温告警和高温保护

-         电池测试管理

-         电池限流管理

-         电池低压下电保护

-         电池在位检测
