华为TP48200A-HT19C3 通信电源 华为室外机柜

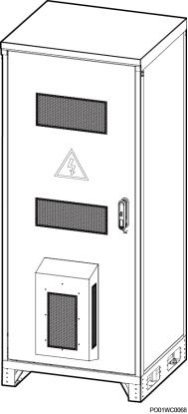

图2-1 机柜外观图
表2-1 系统配置
项目 | TP48200A-HT19C3 | TP48200A-HT19C4 |
适用环境 | C 类 |
温控单元 | l 设备舱：HXC150S 热交换器 l 电池舱：TEC 空调 |
用户空间 | 16U |
交流输入制式 | 220/380V AC 三相四线兼 容 220V AC 单相 | 110V AC 双火线 |
交流输入空开 | 1 路 63A/3P 空开 | 1 路 100A/2P 空开 |
项目 | TP48200A-HT19C3 | TP48200A-HT19C4 |
交流输出（选配） | 1 路 10A/2P 空开，1 路 10A 维护插座（RCD 保护） |
直流输出 | l 重要负载支路（BLVD）：2 路 10A/1P 空开，4 路 16A/1P 空开 l 次要负载支路（LLVD）：1 路 100A/1P 空开，1 路 63A/1P 空开，4 路 32A/1P 空开 l 电池支路：2 路 125A/1P 空开 |
整流模块 | 最大可配置 4 个 R4850G2 或 R4830G2 |
监控模块 | 1 个 SMU02B |
用户接口模块 | 1 个 UIM02C |
传感器 | l 必配：1 个电池温度传感器、1 个设备舱温度传感 器、1 个门磁传感器 l 选配：1 个烟雾传感器、1 个温湿度传感器、1 个水 浸传感器 |
智能电表（选配） | 1 个智能电表和 1 个电流互感器 |
蓝牙门锁（选配） | 1 个电子门锁和 1 个蓝牙控制器 |
蓄电池 | 2 层电池舱，最大可支持2 组蓄电池（12V/150Ah） |
最大输出功率 | 12kW |
L口说明
C 类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近是指 距离盐水（如海洋、盐水湖）3.7 公里，距离冶炼厂、煤矿、热电厂等重污染源 3 公里，距离化 工、橡胶、电镀等中等污染源 2 公里，距离食
TP48200A-HT19C3
TP48200A-HT19C3 的内部结构如图 3-1所示。

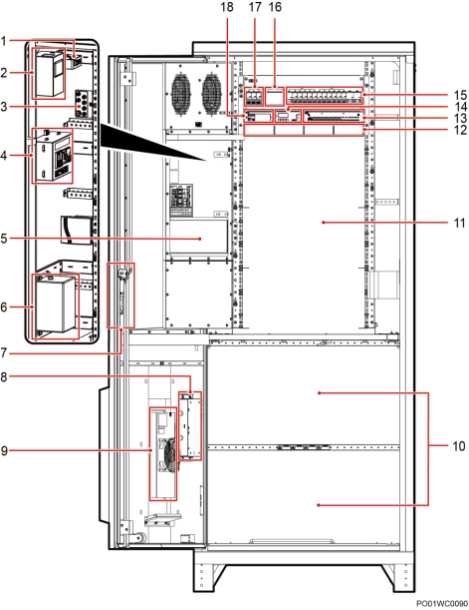

图3-1 TP48200A-HT19C3 内部结构
（1）电流互感器（选配） （2）智能电表（选配） （3）机柜接地排
（4）维护插座（选配） （5）HXC150S 热交换器 （6）蓝牙控制器（选配）
（7）电子门锁（选配） （8）TCUA 控制盒 （9）TEC 模块
（10）电池安装空间 （11）用户设备安装空间 （12）整流模块安装空间
（13）用户接口模块 （14）监控模块 （15）直流配电单元
（16）交流防雷器 （17）交流输入空开 （18）电池强制上电开关
