项目	说明
室外机柜	温控：热交换，250W/K散热能力尺寸（高×宽×深）：1600mm×650mm×650mm（不含门外凸部分），1600mm×650mm×810mm（含门外凸部分）重量：＜100kg 安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出线
设备安装空间	22U
工作温度	–20℃~+45℃（含太阳能辐射）

项目	说明
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃)
噪声等级	满足GR487要求，噪声声压≤65dBA@1.5m（环境温度45℃ 时）
防护等级和工作环境	IP55 ，C类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求

华为PowerCube 1000 (新建站点) V300R008C00机柜温控子系统 ICC330-H1-C8 外观（ HXC300L）华为室外机柜

ICC330-H1-C8 外观（ HXC300L）

华为PowerCube 1000 (新建站点) V300R008C00机柜温控子系统 ICC330-H1-C8 外观（ HXC300L）华为室外机柜

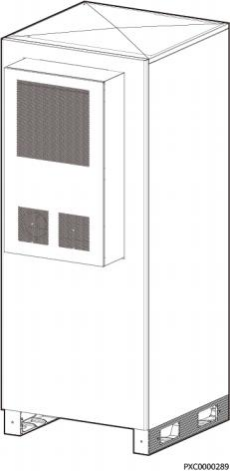

图 4-7 ICC330-H1-C8 外观（ HXC300L）

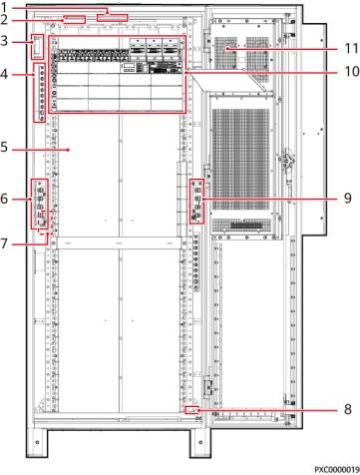

图 4-9 ICC330-H1-C8 内部结构（ HXC300L）

（ 1 ）照明灯（2）烟雾传感器（3）温控设备电源转接盒

（4）接地排（5）设备安装空间（6）RTN+母排

（ 7 ）数字温湿度传感器（8）水浸传感器（9）-48V母排

（ 10）DCDU-600AN1 （ 11 ）热交换
