华为TP48600T-N20A3 通信电源 华为电源机柜
TP48600T-N20A3 是室内通信电源系统，将交流电转换为稳定的直流电，主要为 -48V 系列的通信设备进行供电。TP48600T-N20A3 最大输出电流是 600A，机柜外观如图 2-1 所示。

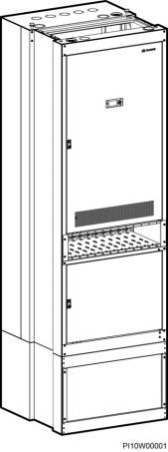

图2-1 TP48600T-N20A3 的机柜外观
2.2 系统特点 l | 模块电压输入范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 |
l | 支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程监控，无人值守 |
l | 支持软件远程升级 |
l | 支持 LCD 界面显示、按键操作 |
l | 支持 WEB 界面操作 |
l | 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语等 |
l | 支持整流模块、监控模块热插拔 |
l | 整流模块功率因数值达 0.99 |
l | 高效整流模块效率高达 96%，标效整流模块效率高达 93% |
l | 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模 块混插，节省投资 |
l | 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量 |
l | 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可 调），分用户上下电参数独立可调 |
2.3 系统配置
表2-1 系统配置
项目 | 系统配置 |
交流输入制式 | 220/380V AC 三相四线 |
配电单元 | l 交流配电：交流输入空开，整流模块输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU02B1 |
用户接口模块 | UIM03D |
整流模块 | 最大可配置 12 个 R4850N6 或 R4850G2 整流模块 |
通信扩展模块 | 最大可配置 2 个 NIM01C |
交流防雷 | 标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs |
直流防雷 | 差模 10kA，共模 20kA ，8/20µs |
3 部件介绍
3.1 内部结构

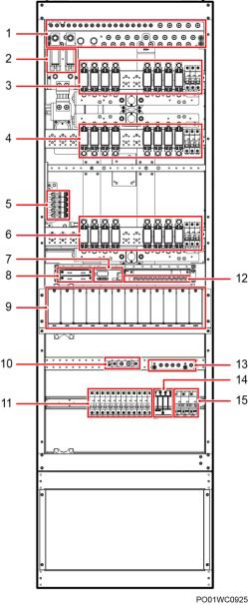

图3-1 内部结构
（1）RTN+母排 （2）电池熔丝 （4）用户 2 负载输出 （5）用户 4 负载输出 （7）SMU02B1 （8）通信扩展模块 （10）机柜接地排 （11）整流模块空开 （13）N 接线排 （14）交流防雷器 | （3）用户 3 负载输出 （6）用户 1 负载输出 （9）整流模块安装空间 （12）UIM03D （15）交流输入空开 |

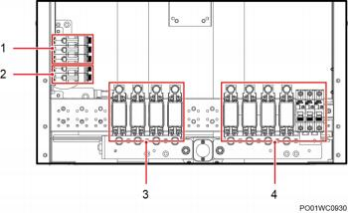

图3-2 直流配电单元
（1）用户 4 的 LLVD 空开 （2）用户 4 的 BLVD 空 开
（3）用户 1 的 BLVD 熔 丝
（4）用户 1 的 LLVD 熔丝和空 开
用户 1~用户 3 的直流配电布局相同，上图仅以用户 1 为例。
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线 |
交流配电 | l 交流输入：1 路 100A/3P 空开 l 标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs |
直流配电 | l 用户 1： - BLVD1 ：160A 熔丝×4 - LLVD1 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 2： - BLVD2 ：160A 熔丝×4 - LLVD2 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 3： - BLVD3 ：160A 熔丝×4 - LLVD3 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 4： - BLVD4 ：16A/1P 空开×2 - LLVD4 ：63A/1P 空开×3 |
