2.1 产品概述

ETP48300-C6D2 是盒式电源系统，给-48V DC 系列的通信设备供电，最大输出电流 为 300A。

2.2 型号说明

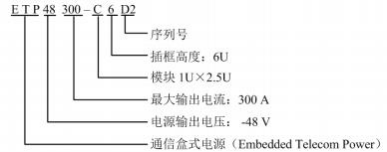

ETP48300-C6D2 的型号说明如图 2-1所示。

图2-1 ETP48300-C6D2 型号说明

l  支持 WEB 界面操作

l  支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语、日语等

l  支持整流模块、监控模块热插拔

l  整流模块功率因数值达 0.99

系统配置

ETP48300-C6D2 系统配置见表 2-1。

表2-1 ETP48300-C6D2 系统配置

ETP48300-C6D2 外观如图 3-1和图 3-2所示。

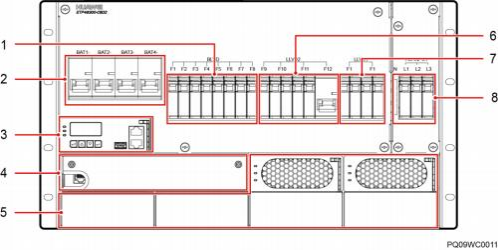

图3-1  ETP48300-C6D2 外观（前视图）

（1）重要负载支路         （2）电池空开      （3）SMU02B （BLVD）空开

（4）UIM02C（盖板后）    （5）整流模块安装  （6）次要负载支路 2 空间               （LLVD2）空开

（7）LLVD1 空开           （8）交流输入空开

和端子

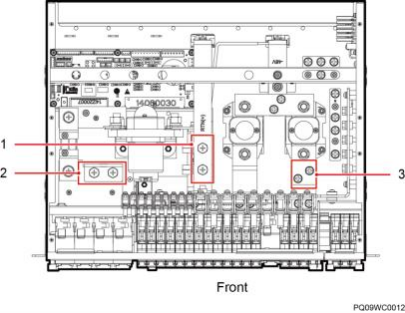

图3-2  ETP48300-C6D2 内部结构（俯视图、无盖板）

（1）RTN+接线端子 （预留）

（2）电池负极接线端子 （预留）

（3）LLVD1 负极接线端子 （预留）

图 3-2中预留的端子用于连接扩容的电池和 DCDB 的线缆。

DCDB

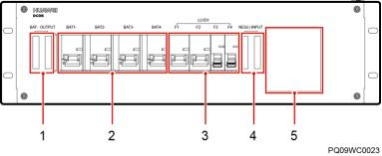

图3-3 DCDB 外观介绍

（1）电池负极接线端子     （2）电池空开                （3）LLVD1 空开

（4）NEG（-）接线端子    （5）RTN+母排（盖板后）
