华为ETP48200-C11A1 嵌入式电源 华为嵌入式电源
2.1 产品概述
ETP48200-C11A1 是盒式电源系统，给-48V DC 系列的通信设备供电，最大输出电流 为 200A。
2.2 型号说明

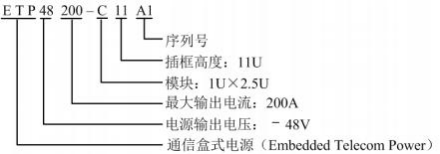

ETP48200-C11A1 的型号说明如图 2-1所示。
图2-1 型号说明
2.3 系统特点 l | 电压范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 |
l | 支持 LCD 界面显示、按键操作 |
l 支持整流模块热插拔
l 整流模块功率因数值达 0.99
系统配置
ETP48200-C11A1 系统配置见表 2-1。
表2-1 ETP48200-C11A1 系统配置
项目 | 系统配置 |
插框 | l 3U 直流配电空间 l 1U 监控单元 l 1U 整流模块安装空间 l 6U 交流配电空间 |
配电单元 | l 交流配电：交流输入空开，交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU06C1 |
整流模块 | 最大可配置 4 个 R4850N6 或 R4850G6 整流模块 |
交流防雷器 | l B 级防雷，标称雷击放电电流 40kA，最大雷击放电电流 100kA，8/20µs l C 级防雷，标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20µs |
直流防雷板 | 差模 10kA，共模 20kA，8/20µs |
内部结构

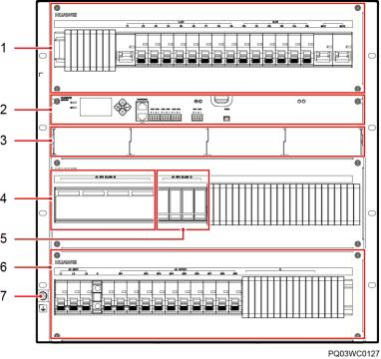

ETP48200-C11A1 的内部结构如图 3-1所示。
图3-1 ETP48200-C11A1 内部结构图
（1）直流配电单元 （2）SMU06C1 （3）整流模块安装空间
（4）B 级防雷器 （5）C 级防雷器 （6）交流配电单元
（7）接地螺丝
L口说明
插框出厂时，RTN+母排已默认与插框 PE 短接。
