华为ESM-48100C1 V100R022C92 华为锂电池
产品说明
华为ESM-48100C1 V100R022C92 华为锂电池 产品概述 锂电池是由锂离子电池组成的储能单元，具备优异的充放电特性、更长的服务寿命， 更小的自放电损失。 锂电池由电芯包、电池管理系统（ BMS）、功率及信号端子、结构件等组成，锂电池 可作为独立的48V单元，支持新旧电池混用、与铅酸电池混用、可匹配第三方电源应 用。 表 2-1 电池标称电压和容量
特点 ● 并联扩功率特性： N组并联支持最大功率P≤24kW，具体计算参考3.2 并联应用。 ● B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽 （如遮阳棚）、湿度偶然会达到100%的情况）。 ● 支持第三方电源：锂电自管理，支持匹配第三方电源应用。 ● 混搭应用：支持与铅酸电池直接并联使用。 ● 火灾抑制特性：具备火灾抑制功能。 C口 说明 ● 火灾抑制装置是非储压无色无味液体，不存在活性物质流失，免维护。 ● 火灾抑制装置的药剂释放后，现场环境中无残留。火灾抑制装置的药剂释放后，同柜安 装的整流模块必须更换。同时建议其他同柜安装的设备更换成新的模块。 ● 火灾抑制装置喷发现场以及电池热失控产气影响，维护时应佩戴防毒面具（防止挥发的 电解液及有害气体）并穿着静电防护服。 ● 热失控后的电池，灭火后仍处于高温状态，需用红外采温判断降温至室温±10℃时由人工 取出；人工操作前需穿戴防护服，防止触电风险，之后人工拆卸热失控电池，连同电池柜 一并运出；最后将热失控电池及柜内其余电池放置入饱和浓盐水中，建议浸泡一周。

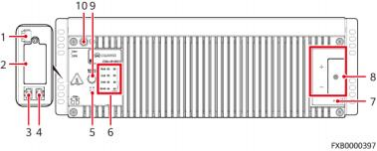

● EMC： – CE： EN55032， CLASS A – RE： EN55032， CLASS B 功能 ● 状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。 ● 告警管理：支持过压、欠压、过流、高低温等异常告警。 ● 异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常 保护。 ● 信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数 据。 ● 并联使用：支持多组ESM并联，CAN通信最大支持32组， RS485通信最大支持16 组。 ● 均衡功能：支持电芯实时均衡功能。 ● 电子标签：支持身份识别。 ● 防盗功能：配合华为特定电源系统可支持软件防盗。 ● 强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块 能强制下电。 ● 维护模式：用于ESM更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确保 ESM更换操作安全可靠。 ● 激活功能：支持三种激活方式，PWR激活、功率口激活、 MANUAL ON/OFF激 活。 C口 说明 ● 第三方电源场景应用时，不同标称电压锂电不支持混搭；如需不同型号锂电混搭应用，请联 系技术支持确认。 ● 华为电源场景应用时，如需不同型号锂电混搭应用，请联系技术支持确认。 图 2-1 面板与接口
表 2-2 接口说明
表 2-3 DO1 和 DO2 接口说明
|
