华为ESM-4850A2 V100R001C10华为锂电池

产品概述

● ESM是由锂离子电池组成的储能单元，具备优异的充放电特性、更长的服务寿命，更小的自放电损失。

● ESM由电芯、电池管理系统（ BMS）、功率及信号端子、结构件等组成， ESM可作为独立的48V单元，支持新旧电池混用、与锂电铅酸混用、可匹配第三方电源应用。

表 2-1 电池标称电压和容量

型号	标称电压	额定容量
ESM-4850A2	48V	50Ah

特点

● 并联扩功率特性： N组并联支持最大功率P≤15kW，具体计算参3.1 并联应用。

● B类直通风应用：温湿度不受控的房间内、或一般的室外环境（包括只有简单遮蔽（如遮阳棚）、湿度偶然会达到100%的情况）。

● 支持第三方电源：锂电自管理，支持匹配第三方电源应用。

● 混搭应用：支持与铅酸电池并联使用。

● EMC：

– CE： EN55032/CISPR32， CLASS A

– RE： EN55032/CISPR32， CLASS A

外观

图 2-2 ESM 外观

2.3.2 面板与接口

面板与接口

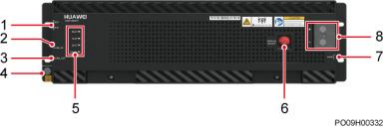

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义

序号	丝印	名称	描述
1	DO1 DO2	ESM干接点输出	告警输出干接点，可配置（默认闭合告警），具体描述参考表2-4。
2	COM_ IN	通信接口	用于上报信息和通信级联采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
3	COM_ OUT	通信接口	用于上报信息和通信级联采用RJ45端子；满足1000A浪涌的防护能力，具体参考表2-3。
4	GND	保护接地	M6螺丝
5	RUN	运行指示灯	示意图参考图2-5。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯

序号	丝印	名称	描述
6	MANUAL ON/OFF	手动上下电开关按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.3.3 激活与开机。
7	PWR	外部供电接口。	PWR端子上加上43.2V~58V的电压可激活 ESM，具体功能参考2.3.3 激活与开机。
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺钉固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议不小于25mm2。
8	-	ESM负极端子
