图 2-9 UPS 外观

（ 1 ）功率单元1                  （2）功率单元2                  （3）旁路单元              （4）输入输出单元

图 2-10 UPS+维修旁路单元外观

（ 1 ）功率单元1                                    （2）功率单元2                                    （3）旁路单元

（4）输入输出单元                   （5）维修旁路单元（选配件）

图 2-11 UPS+风扇单元外观

（ 1 ）风扇单元-左（选配件）     （2）功率单元2                                    （3）功率单元1

（4）旁路单元                          （5）输入输出单元                   （6）风扇单元-右（选配件）

2.3.2 产品结构

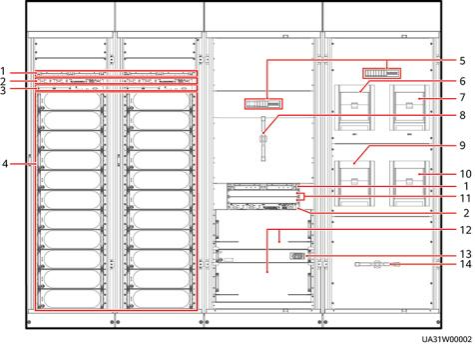

图 2-12 UPS 开门结构

（ 13）旁路控制模块     （ 14）系统输出开关

（Q5）

C口 说明

每个功率单元中模块编号顺序为从下至上，依次为模块1        模块n。

图 2-13 维修旁路单元（选配件）

（ 1 ）盖板                                                           （2）维修旁路开关

图 2-14 风扇单元（选配件）
