华为UPS5000-E-800kVA (50kVA 功率模块) 华为UPS电源机柜

华为UPS5000-E-800kVA (50kVA 功率模块) 华为UPS电源机柜

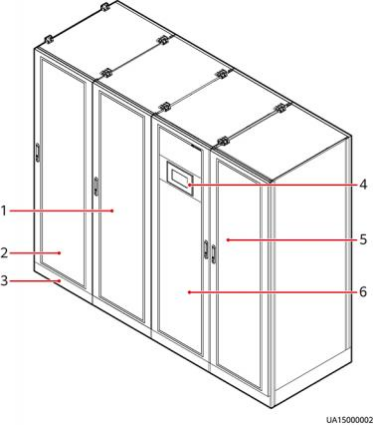

图 2-10 UPS 外观（800kVA）

（ 1 ）功率柜1                                         （2）功率柜2                                         （3）地脚挡板

（4）监控显示模块                   （5）旁路柜2                                         （6）旁路柜1

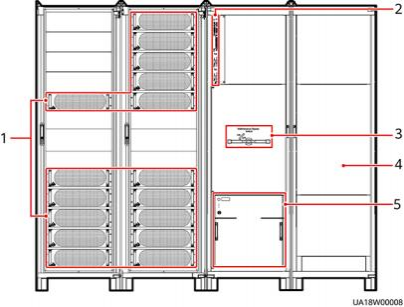

图 2-17 产品结构（800kVA 标配版）

（ 1 ）功率模块                          （2）控制模块                           （3）维修旁路开关

（4）配电模块盖板                    （5）旁路模块

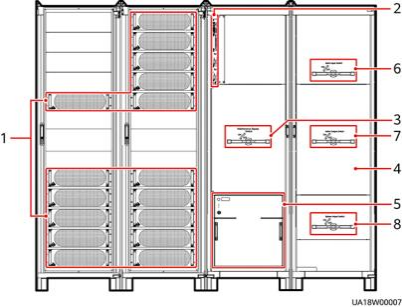

图 2-18 产品结构（800kVA 满配版）

（ 1 ）功率模块                          （2）控制模块                           （3）维修旁路开关

（4）配电模块盖板                   （5）旁路模块                          （6）主路输入开关

（ 7 ）输出开关                           （8）旁路输入开关
