特性列表

SMU 支持如下特性：

l 支持实时检测电源系统的运行状态

-        交、直流信息检测

-        整流模块信息检测

-         电池信息检测

-         电池温度、门磁等环境信息检测

-        2 路输入干接点状态检测

l 支持告警实时检测和上报

-        告警分为紧急、重要、次要、提示 4 个级别，可关联到输出干接点，支持 6 路输出干接点

-        通过指示灯、告警音（可选择使能或禁止）提醒用户

-        可记录 2000 条历史告警

l 支持多种远程管理

-        U2000-SPM 网管

-        NetEco 网管

-        动环网管

l 支持灵活的整流模块管理

-        可控制整流模块的输出电压

-        可控制整流模块的输出电流

-        可单独控制每个整流模块的开启和关闭

-        可控制整流模块顺序起机

-        可控制整流模块 WALK-IN

l 支持有效的节能管理

-        整流模块智能休眠管理

l 支持完善的电池管理

-         电池充电管理

-         电池温度补偿

-         电池高低温告警和高温保护

-         电池测试管理

-         电池限流管理

-         电池低压下电保护

-         电池在位检测

SMU06C2（插框场景无 LAN 口）

面板及接口

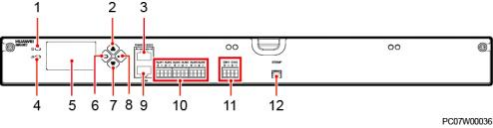

图2-1  面板及接口

（1）运行指示灯       （2）按键“上”          （3）RS485/RS232 接口

（4）告警指示灯       （5）液晶显示屏（LCD）  （6）按键“返回”

（7）按键“下”       （8）按键“确认”        （9）COM 接口

（10）干接点输出接口  （11）干接点输入接口     （12）电池温度传感器接口

指示灯

表2-1  指示灯说明

通信接口

表2-2  通信接口说明

图2-2  通信接口引脚图

表2-3  COM 接口引脚说明

表2-4  RS485/RS232 接口引脚说明

传感器和干接点接口

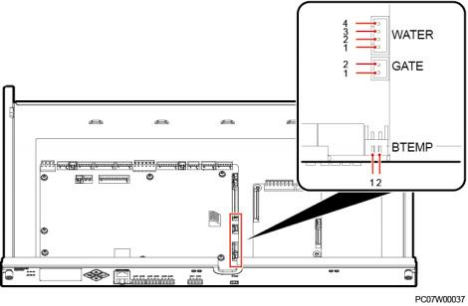

图2-3  传感器接口位置（内部结构）

表2-5  传感器和干接点接口说明

表2-6  传感器引脚说明

2.2 SMU06C2（插框场景有 LAN 口）

面板及接口

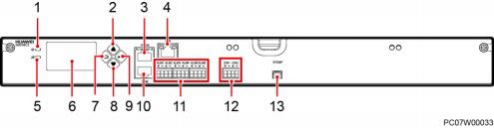

图2-4  面板及接口

（1）运行指示灯            （2）按键“上”       （3）RS485 接口

（4）LAN 接口             （5）告警指示灯        （6）液晶显示屏（LCD）

（7）按键“返回”         （8）按键“下”       （9）按键“确认”

（10）COM 接口            （11）干接点输出接口  （12）干接点输入接口

（13）电池温度传感器接口

指示灯

表2-7  指示灯说明

通信接口

表2-8  通信接口说明

图2-5  通信接口引脚图

表2-9  COM 接口引脚说明
