华为ESM-48100A7 V100R025C95 华为锂电池
产品功能
● 支持第三方电源系统：锂电池自管理，支持匹配第三方电源系统应用。
● 混搭应用：支持新旧电池混用、与铅酸电池混用。
● 智能特性：自升压、自混搭、自错峰。
● 智能防盗：GPS轨迹追踪、软件锁、位移锁。
● 告警管理：支持过压、欠压、过流、高低温等异常告警。
● 异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常 保护。
● 电池生命周期末期充电管理功能：当电池SOH≤55%时，为保证电池安全，电池容 量将会进行降额。
外观与接口

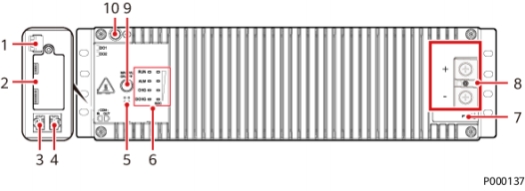

图 2-2 面板与接口
表 2-2 接口说明
序号 | 丝印 | 名称 |
2 | / | IoT模组安装空间（预留） |
3 | COM_ IN | 通信接口 |
4 | COM_ OUT |
5 | / | 蜂鸣器 |
6 | RUN | 运行指示灯 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
7 | PWR | PWR激活口（外接43.2V~58V的电压可激活 ESM ） |
8 | + | ESM功率口 |
- |
9 | MANUAL ON/OFF | 手动上下电按钮 |
10 | GND | 保护接地 |
注： ● MANUAL ON/OFF（手动上下电按钮）的功能：开机、关机、进维护模式。 ● IoT模组安装空间支持安装4G IoT模组（6P接线端口）；4G IoT模组仅限中国大陆、拉美、南非等 非泛欧盟地区使用。 ● IoT模组安装空间不允许安装陀螺仪防盗模块（02314LHW）。 |
通信接口
表 2-3 通信接口引脚定义
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 1 | RS485+ | RS485数据正极 | ● 2线RS485通 信，满足 Modbus协议。 ● 支持的通信波 特率为 9600bit/s。 |
2 | RS485- | RS485数据负极 |
3 | NC | 空引脚 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
| 6 | NC | 空引脚 | - |
图例 | RJ45引脚 | 信号 | 含义 | 描述 |
| 7 | CANH | CAN通信正 | ● 满足CAN协 议。 ● 用于监控单元 对外的告警接 口及并联时的 组间数据通 信。 |
8 | CANL | CAN通信负 |
