ESC710-A1

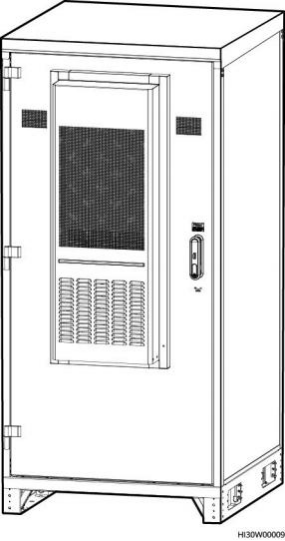

图 4-27 ESC710-A1 外观
图 4-28 ESC710-A1 内部结构
（ 1 ）直流空调 （2）电池-48V铜排 （3）电池RTN+铜排
（4）机柜接地排（机柜后左 侧）
表 4-12 ESC710-A1 技术规格
项目 | 说明 |
电池柜 | 温控：直流空调PC1000D ，1100W制冷量（ L35/L35） 外形尺寸（高×宽×深）（含门凸部分）：1925mm×900mm× 1105mm 重量： ● <295kg（无电池等），带包装 ● <285kg（无电池等），不带包装 安装方式：落地安装/楼顶安装 维护方式：前后维护 走线方式：下走线 |
设备安装空间 | 无 |
电池安装空间 | 最大支持2组650Ah的FCB-A铅酸电池（每组24个） |
工作温度 | –10℃~+45℃+太阳辐射 注：配加热盒后可支持到-20℃ |
运输温度 | –40℃~+70℃ |
存储温度 | –40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（2000～4000m时使用环境条件下的温度降额，每 升高200m降低1 ℃) |
噪声等级 | 满足GR487要求，噪声声压≤65dB@1.5m |
防护等级和工作 环境 | IP55 ，C类环境 |
其他要求 | ● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求 |
