华为PowerCube 1000 机柜温控子系统ESC710-D2华为电池柜
ESC710-D2

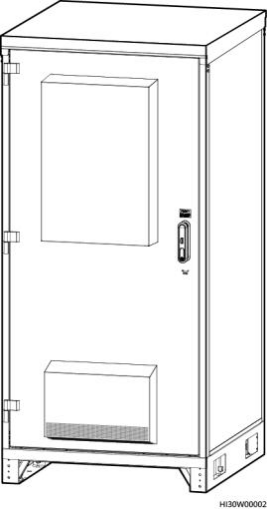

图 4-29 ESC710-D2 外观

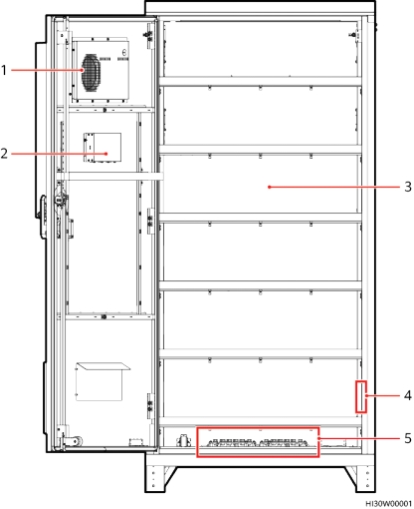

图 4-30 ESC710-D2 内部结构
（ 1 ）直通风 （2）TCUC/TCUE控制盒 （3）电池安装空间
（4）接地排（机柜后左侧） （5）电池铜排
表 4-13 ESC710-D2 技术规格
项目 | 说明 |
电池柜 | 温控：直通风 外形尺寸（高×宽×深）（含门凸部分）：1925mm×900mm× 1105mm 重量： ● <240kg（无电池等），带包装 ● <230kg（无电池等），不带包装 安装方式：落地安装/楼顶安装 维护方式：前维护 走线方式：下走线 |
设备安装空间 | 无 |
项目 | 说明 |
电池安装空间 | 最大支持2组650Ah的FCB-A铅酸电池（每组24个） |
工作温度 | –10℃~+40℃+太阳辐射 |
运输温度 | –40℃~＋70℃ |
存储温度 | –40℃~＋70℃ |
工作湿度 | 5%RH~95%RH（无凝露） |
海拔要求 | 0m~4000m（2000~4000m时使用环境条件下的温度降额，每 升高200m降低1 ℃) |
噪声等级 | 满足GR487要求，噪声声压≤65dB@1.5m |
防护等级和工作 环境 | IP34 ，B类环境 |
其他要求 | ● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求 |
