华为ETP48200-C5B6 嵌入式电源华为嵌入式电源
系统配置
ETP48200-C5B6 系统配置见表 2-1。
表2-1 ETP48200-C5B6 系统配置
项目 | 系统配置 |
插框 | l 3U 配电空间 l 1U 监控单元 l 1U 整流模块安装空间 |
配电单元 | l 交流配电：交流输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU06C1 |
整流模块 | 最大可配置 4 个 R4850N2 或 R4850G2 整流模块 |
防雷器 | 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20µs 直流防雷：差模 10kA，共模 20kA，8/20µs |
2.3 系统特点 l | 电压范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 |
l | 支持 LCD 界面显示、按键操作 |
l | 支持整流模块热插拔 |
内部结构

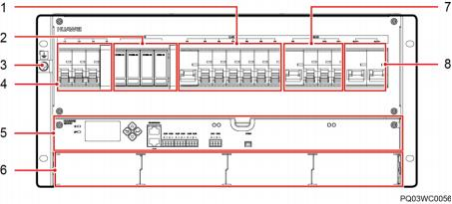

ETP48200-C5B6 的内部结构如图 3-1所示。
图3-1 ETP48200-C5B6 内部结构图
（1）LLVD 空开 （2）交流防雷器 （3）接地螺丝
（4）交流输入空开和端子 （5）SMU06C1 （6）整流模块安装空间
（7）BLVD 空开 （8）电池空开
插框出厂时，RTN+母排已默认与插框 PE 短接。
3.2 配电单元

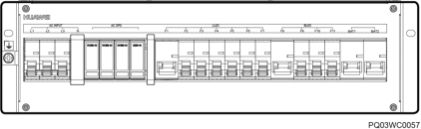

ETP48200-C5B6 交直流配电单元如图 3-2所示，配电规格如表 3-1所示。
图3-2 ETP48200-C5B6 交直流配电单元
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线兼容 220V AC 单相 |
交流配电 | 1 路 63A/3P 空开 |
直流配电 | l BLVD 空开：1 路 80A/1P，2 路 32A/1P，1 路 10A/1P l LLVD 空开：1 路 80A/1P，6 路 32A/1P |
电池支路 | 2 路 125A/1P 空开 |
