2.1 产品概述

ETP48200-B2A1是嵌入式电源系统，给–48V DC系列的通信设备供电，最大输出电流 为200A。

2.2 系统特点

●     电源系统支持交流或HVDC直流输入。交流输入时，电压范围为85V AC～300V AC； HVDC直流输入时，电压范围为85V DC～420V DC

●     完善的电池管理功能

●     网络化设计，SMU11B提供北向FE、南向RS485 、CAN ，SMU11C提供北向 RS485、南向RS485 、CAN

●    具有通信、告警等功能，支持远程监控和在线升级

●    支持整流模块、监控模块热插拔

2.3 系统配置

表 2-1 系统配置

外观介绍

图 3-1 外观介绍

（ 1 ）接地螺丝                          （2）输入端子                           （3）电池空开

（4）负载空开                          （5）监控模块安装空间             （6）整流模块安装空间

3.2 监控模块 SMU11B

外观

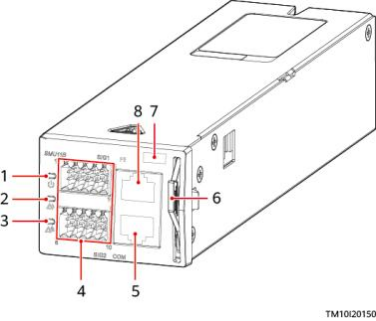

图 3-2 SMU11B 外观

（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）接线端子                          （5）COM口                             （6）把手

（ 7 ）SN码位置                         （8）FE口

指示灯

表 3-1 指示灯说明
