华为ESM-48100U5 V300R008C10 华为锂电池

2.3.1 外观

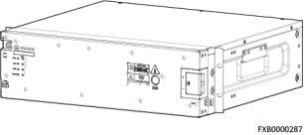

图 2-2 锂电池外观

2.3.2 面板与接口

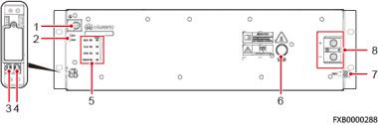

图 2-3 面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	DO2	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.3.3 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活锂电池，具体功能参考2.3.3 激活与开机。

序号	丝印	名称	描述
8	+	正极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议25mm2。
8	-	负极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议25mm2。

表 2-3 通信接口引脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485 T+	RS485发送正	● 4线RS485通信，满足 Modbus协议。 ● 支持的通信波特率为 9600bit/s。
	2	RS485 T-	RS485发送负
	3	NC	空引脚
	4	RS485 R+	RS485接收正
	5	RS485 R-	RS485接收负
	6	NC	空引脚	-
	7	CANH	CAN通信正	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。
	8	CANL	CAN通信负	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，直通短路故障，直通断路故障，电芯故障，反接保护，模块内部温度保护，电芯温度采样异常，放电过流锁死告警，被盗告警，充电低温保护，充电高温保护，充电过流保护，放电低温保护，放电高温保护，放电过流保护，序列号冲突

可配置（默认断开告警）

DO2

重载预警、过放保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电过流预警，电芯放电欠压告警，电池组放电欠压告警，电池组放电欠压保护，单电芯放电欠压保护
