ESC300-N1
外观
室外电池柜 ESC300-N1 的外观如下图所示。

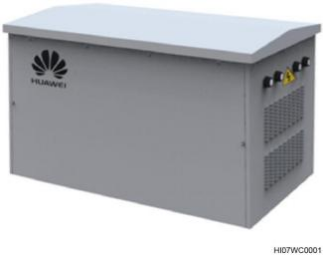

图3-30 ESC300-N1 外观
功能
提供给一组 DCB-A、SCB-A、FCB-A 或 TCB-A（24 个）安装空间、物理防护和适宜 的工作温度。
技术指标
表3-17 ESC300-N1 的技术指标
项目 | 描述 |
外形 | 立方体柜 |
尺寸（高×宽×深） | 1045mm×990mm×1660mm，可安装 DCB-A、SCB- A、FCB-A 或 TCB-A。 说明 ESC300-N1 的空间最大可以支持一组 800Ah 电池的安装。 |
重量 | <160kg |
温控方式 | 自然散热 |
安装方式 | 落地安装 |
维护方式 | 顶部维护和侧面维护 |
走线方式 | 侧面走线 |
工作温度 | -10℃~+40℃（包含太阳辐射） |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m |
防护等级和工作环境 | IP23 ，B 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符 合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
