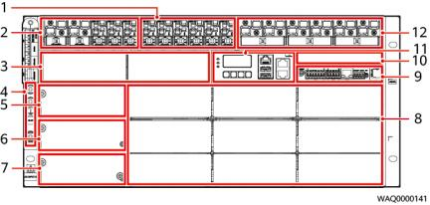

图 4-13 DCDU-600AN1 内部结构

(1)  LLVD2空开                           (2)  LLVD1空开                           (3)  智能太阳能电源模块/电源模 块安装空间

(4) 接地螺钉                              (5)  交流输出模块安装空间          (6)  交流输入模块1安装空间

(7) 交流输入模块2安装空间        (8) 模块安装空间                       (9)  UIM05B1

(10) 扩展模块安装空间              (11)  SMU02C                                         (12)  电池空开

图 4-14 模块安装空间的相位分布

C口 说明

●   安装模块时，为保持相位平衡，请参考相位分布进行安装。

●   模块安装空间支持安装整流模块、智能太阳能电源模块、电源模块等。

●   扩展模块安装空间支持安装通信扩展模块，油机扩展模块。

●   安装顺序为先上排后下排，从左到右依次安装，模块安装顺序为整流模块 > 智能太阳能电源 模块 > 电源模块 > 其他模块。

●   交流输入为36kW三相时，支持最大配置9个75A整流模块或9个50A整流模块。

●   交流输入为18kW双火/单相时，支持最大配置4个75A整流模块或6个50A整流模块。

●   单独安装整流模块、智能太阳能电源模块时，最多支持9个。同时安装智能太阳能电源模块 和整流模块时，两者合计最多支持11个。

表 4-5 DCDU-600AN1 技术规格
