产品说明
华为TP48600T-N20A6通信电源室内通信电源系统 华为机柜 华为室内机柜 TP48600T-N20A6 是室内通信电源系统，将交流电转换为稳定的直流电，主要为 -48V 系列的通信设备进行供电。TP48600T-N20A6 最大输出电流是 600A，机柜外观如图 2-1 所示。

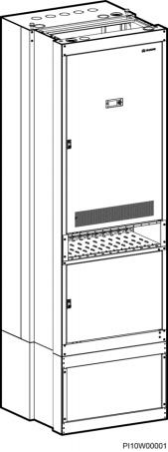

图2-1 TP48600T-N20A6 的机柜外观

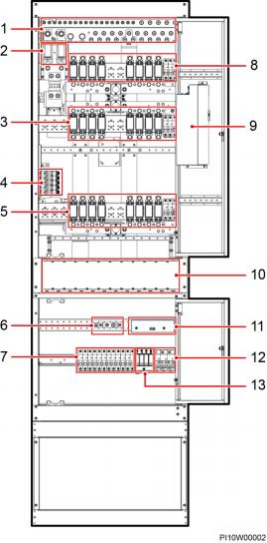

图3-1 内部结构
（1）RTN+母排 （2）电池熔丝 （3）用户 2 直流输出空开和 熔丝 （4）用户 4 直流输出空开 （5）用户 1 直流输出 （6）机柜接地排 空开和熔丝 （7）整流模块空开 （8）用户 3 直流输出 （9）SMU06C2 空开和熔丝 （10）整流模块安装空间 （11）N 接线排 （12）交流输入空开 （13）交流防雷器

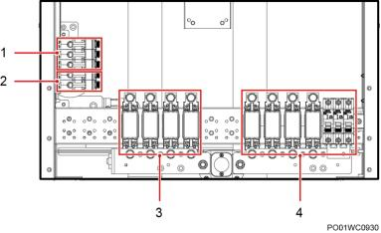

图3-2 直流配电单元
（1）用户 4 的 LLVD 空开 （2）用户 4 的 BLVD 空开 （3）用户 1 的 BLVD 熔丝 （4）用户 1 的 LLVD 空开和熔丝
|
