TP48600B-N20B1 是室内通信电源系统，将交流电转换为稳定的直流电，为 -48V 系列 的通信设备进行供电，最大输出电流是 600A 。TP48600B-N20B1 的机柜外观如图 2-1 所示。

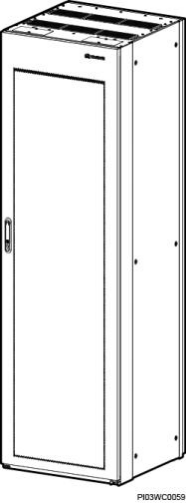

图2-1 机柜外观
2.2 系统特点 l | 交流输入电压范围宽至 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 完善的交、直流防雷设计 |
l | 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 |
l | 支持 LCD 界面显示、按键操作 |
l | 支持 WEB 界面操作 |
l | 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语等 |

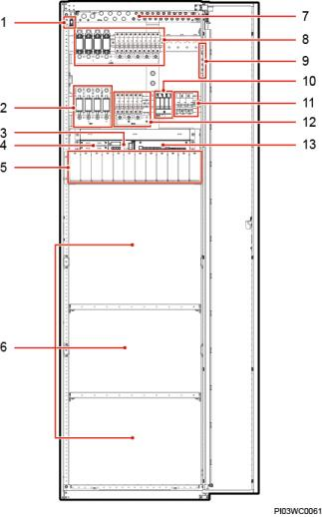

图3-1 机柜内部结构
（1）电池强制上电开关 （2）电池熔丝 （3）监控单元
（4）通信扩展模块安装 （5）整流模块安装空间 （6）电池安装空间 空间
（7）RTN+母排 （8）次要负载空开和熔丝 （9）接地排
（LLVD）
（10）交流防雷器 （11）交流输入空开及端子 （12）重要负载空开 （BLVD）
（13）用户接口模块
