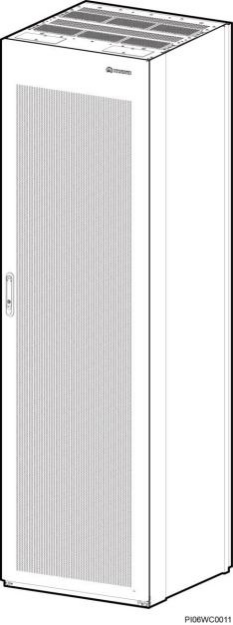

华为TP48200B-N20B2 通信电源华为机柜
2.2 系统特点 l | 交流输入电压范围宽至 85VAC～300VAC |
l | 可接太阳能输入，电压范围宽至 58V DC～150V DC |
l | 完善的电池管理功能 |
l | 完善的交、直流防雷设计 |
l | 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 |
源
用户手册 2 产品介绍
l 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守
l 支持 LCD 界面显示、按键操作
l 支持 WEB 界面操作
l 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语等
l 支持整流模块、监控模块、太阳能模块和二次电源模块热插拔
l 整流模块功率因数值达 0.99
l 高效整流模块效率最高达到 96%，标效整流模块效率最高达到 94%
l 太阳能模块效率最高达到 98.5%
l 二次电源模块效率最高达到 92%
2.3 系统配置
表2-1 系统配置
项目 | TP48200B- N20B2 | TP48200B-L20B2 | TP48200B- N20B3 | TP48400B- N20B3 | TP48400B- L20B1 |
交流输 入制式 | 220/380V AC 三 相四线兼容 220V 单相 | 110V 双火线兼容 220V 单相 | 220/380V AC 三 相四线兼容 220V 单相 | 220/380V AC 三 相四线 | 220V AC 三相 三线 |
交流配 电 | 交流输入空开： 1 ×63A/3P | 交流输入空开： 1 × 100A/2P | 交流输入空开： 1 ×63A/3P | 交流输入空开： 1 ×63A/3P | 交流输入空开： 1 × 100A/3P |
整流模 块 | l 4 个可安装槽位 l 最大可支持 4 个 R4850G2 | l 8 个可安装槽位 l 最大可支持 8 个 R4850G2 |
太阳能 模块 （选 配） | 最大可支持 2 个 S4850G1 | 无 |
太阳能 配电单 元（选 配） | 配置太阳能模块时必配 | 无 |
监控模 块与用 户接口 模块 | SMU02B 与 UIM02C |
直流配 电 | BLVD 支路： l 标配空开：2×32A/1P ，3 × 16A/1P ，1 × 10A/1P | BLVD 支路： l 标配空开：4×63A/1P ，2× |
