华为MTS9600B 通信电源华为机柜

产品说明

本电源解决方案为接入网和汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

● MTS9606B-N20C1为标准版一体化电源柜，内置36kW eMIMO电源插框，单柜最大可支持6组锂电池安装，并提供11U用户设备安装空间。

● MTS9606B-N20C2为标准版一体化电源柜，可搭配电池柜使用；内置36kW

eMIMO电源插框，单柜最大可支持6组锂电池安装，并提供6U用户设备安装空间。可扩容到14组锂电池场景。

● MTS9606B-L20C1提供极简安装方案，典型场景为单柜安装；内置36kW eMIMO 电源插框，单柜最大可支持6组锂电池安装，并提供6U用户设备空间。

● MTS9604B-N18B1为提供极简安装方案，典型场景为单柜安装；内置24kW eMIMO电源插框，单柜最大支持3组铅酸电池安装，并提供8U用户设备空间。

● 设备柜MTS9600B-N20C1 、MTS9600B-D20C1，上下分仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。

● 锂电池柜ESC200-N3支持8组锂电池接入，单柜锂电池容量最大600Ah。

表 2-1 产品系列

机柜类型	型号	最大容量	备注
电源柜	MTS9606B- N20C1	36kW	内置电源插框、锂电池安装空间（锂电池≤6组）。
	MTS9606B- N20C2	36kW	内置电源插框、锂电池安装空间（锂电池≤6组）。支持与电池柜并柜。
	MTS9606B- L20C1	36kW	内置电源插框、锂电池安装空间（锂电池≤6组）。
	MTS9604B- N18B1	24kW	内置电源插框、铅酸电池安装空间（铅酸电池≤3组）。

机柜类型	型号	最大容量	备注
设备柜	MTS9600B- N20C1	-	风梳版设备柜，满足10kW设备的散热需求。上下分仓设计，支持调节风道，兼容左进右出风道、右进左出风道、前进后出风道。默认左进右出。单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜最多支持安装10个BBU。兼容设备的最大深度为410mm，不支持安装深度超过 410mm的设备。
设备柜	MTS9600B- D20C1	-	风扇版设备柜，满足18kW设备的散热需求。上下分仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜最多支持安装10个BBU。
电池柜	ESC200-N3	600Ah	-

关键特点如下：

● 极简部署，一柜综合高密插框、高密锂电、 BBU设备收容空间。

● 极简演进，电源容量、配电、备电等平滑扩容。eMIMO架构，平滑扩展市电、油机、太阳能输入，48/57V DC, 220V AC输出。

● 室内C-RAN解决方案，支持室内BBU收容、电池收容。

● 按需配置高低配散热组件的设备柜，满足不同尺寸、不同散热制式BBU，单柜最多支持10个BBU。

● 锂电池并机不降功率，单柜600A放电能力。

● 支持智能升压和智能管理，57V恒压输出，拉远供电免换粗线，降低线损。支持接入华为NetEco系统远程管理，智能运维。

机柜外观

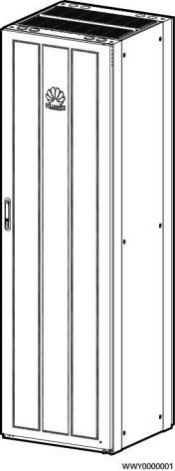

图 3-1 外观

表 3-1 机柜指标

项目	说明
机柜外尺寸（高×宽× 深）	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9600B-N20C1/MTS9600B-D20C1/ESC200-N3 ：2000mm× 600mm×600mm ● MTS9604B-N18B1 ：1800mm×600mm×600mm
机柜重量	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1 ：≤150kg（不包含PSU模块和电池） ● ESC200-N3：96kg（不包含锂电池） ● MTS9600B-N20C1/MTS9600B-D20C1 ：≤120kg
走线方式	上进上出线
防护等级	IP20
安装方式	水泥地板（默认）/防静电地板安装（需要选配防静电支架）
维护方式	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1：前操作，前维护；支持靠墙安装（离墙壁距离 ≥ 100mm) ● ESC200-N3：前操作，前后维护；支持靠墙安装（离墙壁距离 ≥ 100mm） ● MTS9600B-N20C1/MTS9600B-D20C1：前操作，前后维护；不支持靠墙安装（离墙壁距离 ≥ 800mm）
应用环境	B类环境
