2.3 系统特点 l | 模块电压输入范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口 |
l | 支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程监控，无人值守 |
l | 支持软件远程升级 |
l 支持 LCD 界面显示、按键操作
l 支持 WEB 界面操作
l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语等
l 支持整流模块、监控模块热插拔
l 超高效整流模块效率最高达到 98%，高效整流模块效率最高达到 96%，标效整流 模块效率最高达到 94%
l 整流模块功率因数值达 0.99
2.4 系统配置
ETP48400-C9A2 系统配置见表 2-1。
表2-1 系统配置
项目 | 系统配置 |
插框 | l 3U 直流配电空间 l 1U 监控单元 l 2U 整流模块安装空间 l 3U 交流配电空间 |
配电单元 | l 交流配电：交流输入空开、交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
整流模块 | 最大可配置 8 个 R4850N2 、R4850G2 、R4850S1 或 R4850N6 整流模块 |
监控模块 | SMU02B |
用户接口模块 | UIM02C |
防雷器 | 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs 直流防雷：差模 10kA，共模 20kA ，8/20µs |
电源插框 ETP48400-C9A2
外观介绍
ETP48400-C9A2 外观如图 3-1所示。

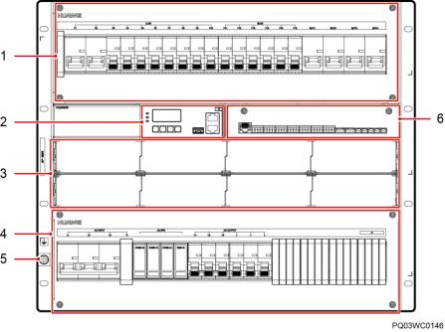

图3-1 ETP48400-C9A2 外观介绍
（1）直流配电单元 （2）SMU02B （3）整流模块安装空间
（4）交流配电单元 （5）接地螺丝 （6）UIM02C
L口说明
插框出厂时，RTN+母排已默认与插框 PE 短接。
配电单元
直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格如表 3-1所示。
图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

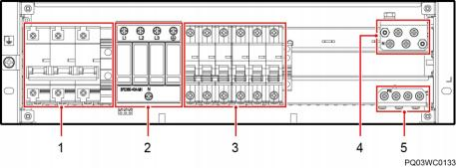

图3-3 交流配电单元（无盖板）
（1）交流输入空开及端子 （2）交流防雷器 （3）交流输出空开
（4）N 接线排 （5）PE 排
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线 |
交流配电 | l 交流输入空开：1 路 100A/3P l 交流输出空开：1 路 63A/3P ，3 路 32A/1P |
直流配电 | l BLVD 空开：2 路 63A/1P ，2 路 32A/1P ，2 路 16A/1P l LLVD 空开：2 路 80A/1P ，2 路 63A/1P ，6 路 32/1P |
电池支路 | 4 路 125A/1P 空开 |
3.2 整流模块
整流模块将输入的交流电转换成稳定的直流电。
图3-4 整流模块外观
（1）运行指示灯 （2）告警指示灯 （3）故障指示灯
（4）拨销 （5）把手
表3-2 整流模块指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz 闪烁 | 人工查询状态。 |
4Hz 闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | l 环境温度过高预告警。 l 环境温度过高或过低保护关机告警。 |
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz 闪烁 | 整流模块与外部通讯中断。 |
