2.3 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l	支持软件远程升级
l	支持 LCD 界面显示、按键操作

l 支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语、日语等

l 支持整流模块、监控模块热插拔

l 整流模块功率因数值达 0.99

2.4 工作原理

电源系统工作原理示意图如图 2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成 -48V 直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

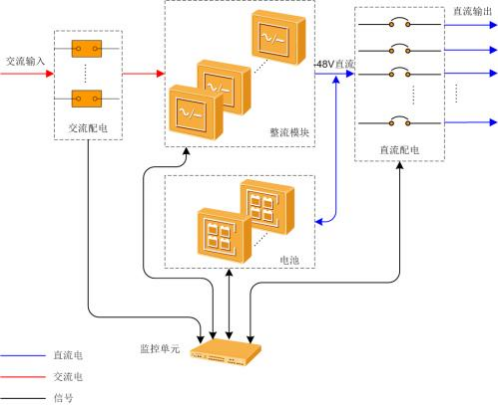

图2-2 电源系统工作原理示意图

ETP48300-C6D2 外观如图 3-1和图 3-2所示。

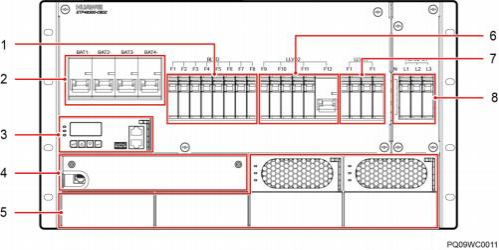

图3-1 ETP48300-C6D2 外观（前视图）

（1）重要负载支路（2）电池空开（3）SMU02B （BLVD）空开

（4）UIM02C（盖板后）（5）整流模块安装（6）次要负载支路 2 空间（LLVD2）空开

（7）LLVD1 空开（8）交流输入空开

和端子
