产品说明

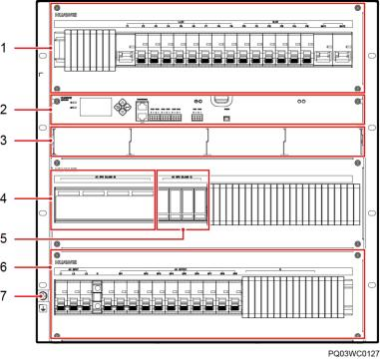

ETP48200-C11A1 的内部结构如图 3-1所示。

图3-1 ETP48200-C11A1 内部结构图

（1）直流配电单元（2）SMU06C1 （3）整流模块安装空间

（4）B 级防雷器（5）C 级防雷器（6）交流配电单元

（7）接地螺丝

华为 ETP48200-C11A1 嵌入式电源华为嵌入式电源

2.3 系统特点 l	电压范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面显示、按键操作

l 支持整流模块热插拔

l 整流模块功率因数值达 0.99

2.4 工作原理

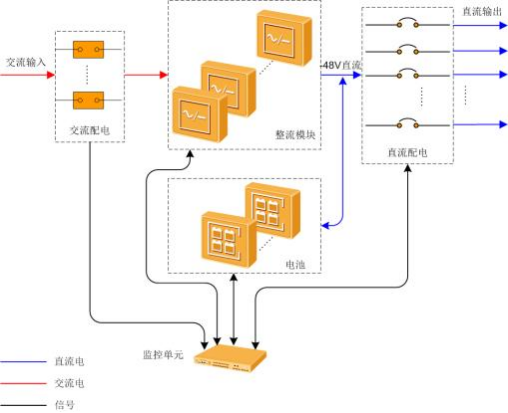

电源系统工作原理示意图如图 2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成-48V 直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-2 电源系统工作原理示意图

2.5 系统配置

ETP48200-C11A1 系统配置见表 2-1。

表2-1 ETP48200-C11A1 系统配置

项目	系统配置
插框	l 3U 直流配电空间 l 1U 监控单元 l 1U 整流模块安装空间 l 6U 交流配电空间
配电单元	l 交流配电：交流输入空开，交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C1
整流模块	最大可配置 4 个 R4850N6 或 R4850G6 整流模块
交流防雷器	l B 级防雷，标称雷击放电电流 40kA，最大雷击放电电流 100kA，8/20µs l C 级防雷，标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20µs
直流防雷板	差模 10kA，共模 20kA，8/20µs
